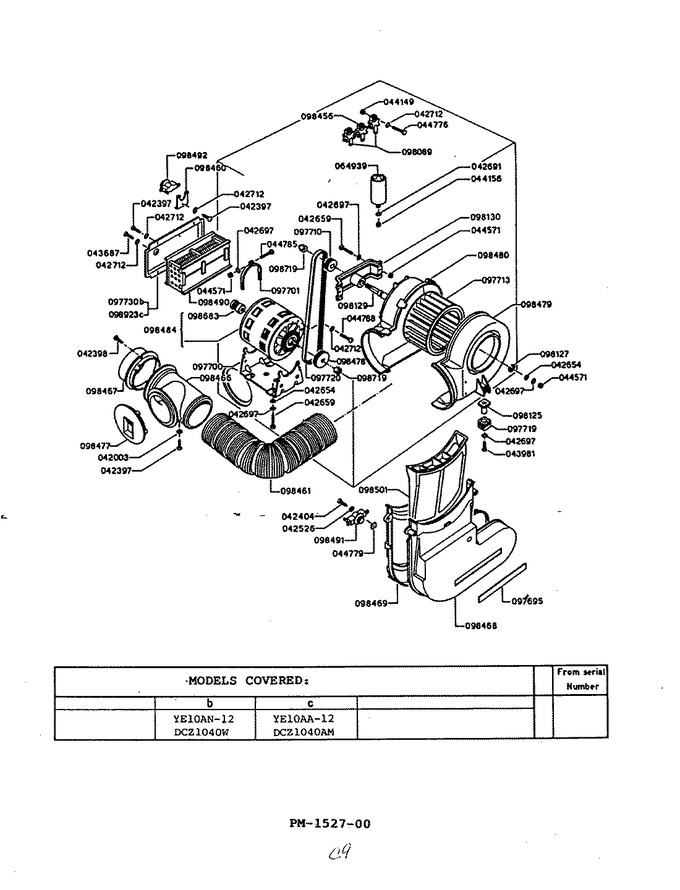

04 - Motor (ye10an12)


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	042003		Flat Washer		Appelez-nous	-
2	042397		Screw		Appelez-nous	-
3	042398		Screw		Appelez-nous	-
4	042404		Bolt		Appelez-nous	-
5	042526		Flat Washer		Appelez-nous	-
6	042654		Flat Washer		Appelez-nous	-
7	042659		Screw		Appelez-nous	-
8	Y042691		Washer		Appelez-nous	-
9	042697		Lockwasher		Appelez-nous	-
10	042712		Lockwasher		Appelez-nous	-
11	043687		Screw		Appelez-nous	-
12	043981		Screw		Appelez-nous	-
13	044149		Nut		Appelez-nous	-
14	044156		Nut		Appelez-nous	-
15	044571		Nut		Appelez-nous	-
16	044776		Bolt		Appelez-nous	-
17	044779		Nut		Appelez-nous	-
18	044785		Screw		Appelez-nous	-
19	044788		Screw		Appelez-nous	-
20	064939		Capacitor		Appelez-nous	-
21	097695		Foam Tape		Appelez-nous	-
22	097700		Motor Mtg Brkt		Appelez-nous	-
23	097701		Motor Clamp		Appelez-nous	-
24	097710		Pulley		Appelez-nous	-
25	097713		Fan		Appelez-nous	-
26	097719		Rubber Grommet		Appelez-nous	-
27	097720		Belt		Appelez-nous	-
28	097730		Heater Cover		Appelez-nous	-
29	098089		Terminal Block		Appelez-nous	-
30	098125		Pivot		Appelez-nous	-
31	098127		Retaining Ring		Appelez-nous	-
32	098129		Fan Shaft		Appelez-nous	-
33	098130		Bracket		Appelez-nous	-
34	098456		Terminal Block		Appelez-nous	-
35	098460		Tstat Mtg Clip		Appelez-nous	-
36	098461		Exhaust Hose		Appelez-nous	-
37	098466		Hose Connector		Appelez-nous	-
38	098467		Ring Nut		Appelez-nous	-
39	098468		Conveyor		Appelez-nous	-
40	Y098469		Conveyor Cover		Appelez-nous	-
41	098477		Plug		Appelez-nous	-
42	098478		Pulley		Appelez-nous	-
43	098479		Front Scroll		Appelez-nous	-
44	098480		Back Scroll		Appelez-nous	-
45	098484		Motor & Pulley		Appelez-nous	-
46	098490		Heater		Appelez-nous	-
47	098491		Thermostat		Appelez-nous	-
48	098492		Safety Tstat		Appelez-nous	-
49	098501		Filter Asm		Appelez-nous	-
50	098683		Motor Pulley		Appelez-nous	-
51	098719		Nut		Appelez-nous	-
