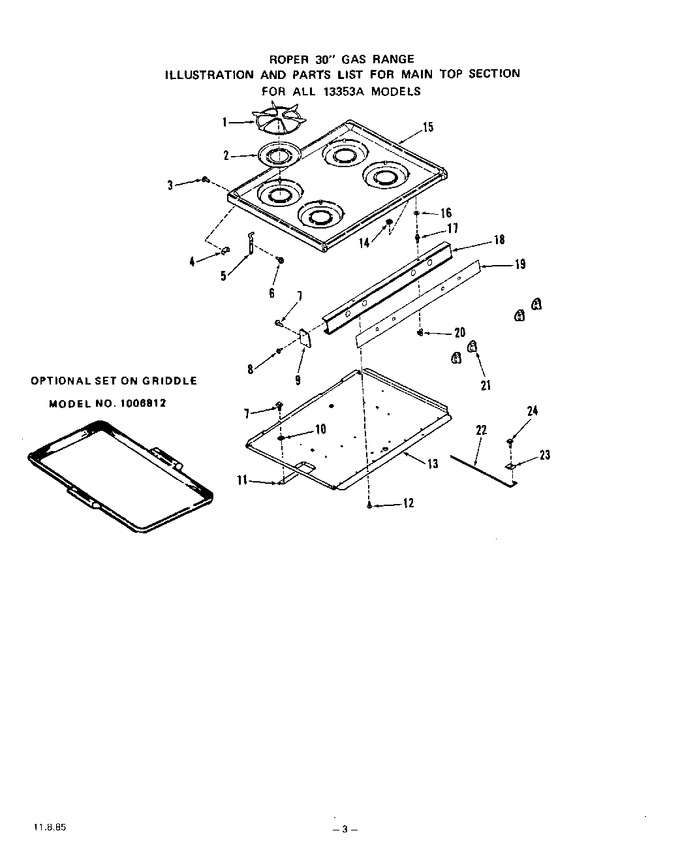

SELECT A DIAGRAM

01 - Backguard


02 - Main Top


03 - Burner


04 - Body


05 - Body


06 - Wiring Diagram


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	316786		Top Grate (4 Req)		Appelez-nous	-
2	322888		Aeration Pan (4 Req)		Appelez-nous	-
3	316849		Screw-10-32x1/2``		Appelez-nous	-
4	327403		Bracket-main Top Hinge (lt. Or Rt.)		Appelez-nous	-
5	320922		Left		Appelez-nous	-
5	320921		Right		Appelez-nous	-
6	321162		Screw 10-32 X 3/4``		Appelez-nous	-
7	327320		Screw 10-16x7/16``		Appelez-nous	-
8	327621		Screw 6-20x3/8``		Appelez-nous	-
9	318258		Left		Appelez-nous	-
9	318259		Right		Appelez-nous	-
10	106462		Washer		Appelez-nous	-
11	327705		Front		Appelez-nous	-
11	329158		Rear		Appelez-nous	-
12	239113		Screw 10-32x3/8``		Appelez-nous	-
13	331577		Burner Box Bottom		Appelez-nous	-
14	239764		Keps Nut 8-32		Appelez-nous	-
15	328909		Avocado		Appelez-nous	-
15	328910		Golden Wheat		Appelez-nous	-
15	328907		White		Appelez-nous	-
15	328908		Coffee		Appelez-nous	-
15	328911		Almond		Appelez-nous	-
16	74417		Washer		Appelez-nous	-
17	299784		Strike (rt. Or Lt.)		Appelez-nous	-
18	325482		Manifold Panel		Appelez-nous	-
19	327535		Trim-manifold Panel		Appelez-nous	-
20	24667		Catch-rt. Or Lt.		Appelez-nous	-
21	327485		Knob-gas Valve (4 Req)		Appelez-nous	-
22	326066		Support Rod-main Top		Appelez-nous	-
23	326348		Clamp-support Rod		Appelez-nous	-
24	316365		Screw 10-32x7/16``		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
