Diagram # Part Number Description Series Availability Ships Price Add to Cart
2 WH42X2140 Housing Asm Controls Appelez-nous -
10 WH12X852 Switch Asm Pressure Appelez-nous -
35 WH12X848 Switch & Button Asm 3 Appelez-nous -
46 WZ04X0238 Scr 8-18 Ab Hx 1/2 S Appelez-nous -
70 WH2X937 Scr 10-15 A Hxw 7/16 S Appelez-nous -
100 WH12X838 Timer Asm Appelez-nous -
101 WH12X647 Motor Timer Appelez-nous -
103 WH12X827 Switch Panel Appelez-nous -
105 WH11X130 Cam Appelez-nous -
110 WH12X707 Plate Front Appelez-nous -
111 WH12X705 Cover Dust Appelez-nous -
112 WZ05X0248 Scr Appelez-nous -
123 WH12X706 Plate Back Appelez-nous -
153 WH46X263 Panel Rear Appelez-nous -
154 WE1X913 Bracket Mounting Appelez-nous -
155 WE1X948 Trim End Appelez-nous -
156 WE1X949 Gasket Control Hsg Appelez-nous -
157 WG04F07410 Lamp Asm-amber   (Replaces: WE1X950) Special Order $ 10.81

157 WH12X624 Lamp Asm-red Appelez-nous -
158 WE1X951 Gusset Appelez-nous -
159 WE1X952 Support Housing Appelez-nous -
160 WE1X953 Block Pivot Appelez-nous -
161 WE2X273 Scr 10-14 Pt Sh 7/16 S Appelez-nous -
162 WE2X274 Scr 8-16 Pt Hxw 3/8 S Appelez-nous -
163 WE9X48 Gasket Appelez-nous -
164 WE9X50 Gasket Coin Box Appelez-nous -
167 WE2X186 Scr 1/4-14 Ab Hxw 9/16 S Appelez-nous -
168 WZ02X0468 Scr 10-32 M Hs 1/8 S Appelez-nous -
169 WH1X2194 Bumper Appelez-nous -
170 WH49X264 Pm Envelope Asm Lockdown Appelez-nous -
172 WH2X735 Scr 1/4-20 M Sh .900 Cs Appelez-nous -
173 WH2X932 Scr 8-32 Tt Sh 1/2 S Appelez-nous -
174 WH2X934 Scr 12-14 Ab Sh 1/2 S Appelez-nous -
175 WH2X933 Scr 8-16 Plt T Pa 1/2 S Appelez-nous -
176 WH2X931 Scr 8-32 B Hxw 1/2 S Appelez-nous -
183 8-32X5/16 Screw-cap Appelez-nous -
185 WZ20X0007 Hanger Cable Appelez-nous -
187 WH2X946 Scr 10-32 M Hxw 1/4 S Appelez-nous -
214 WH1X2090 Actuator Switch Appelez-nous -
382 WH42X2092 Door Mtr Case Access Ha Appelez-nous -
382 WH42X2090 Door Mtr Case Access Wh Appelez-nous -
382 WH42X2091 Door Mtr Case Access Ad Appelez-nous -
397 WH42X2083 Meter Case Painted Wh Appelez-nous -
397 WH42X2086 Meter Case Painted Ad Appelez-nous -
397 WH42X2085 Meter Case Painted Ha Appelez-nous -
420 WH2X893 Scr 10-16 B Hxw 3/8 S Appelez-nous -
426 WH2X882D Scr 14-10 A Hx 3/4 S   (Replaces: WH2X882) Appelez-nous -
443 WH2X812 Scr 1/4-20 Hx 5 S Appelez-nous -
449 WH2X896 Clip Appelez-nous -
468 WH2X1112 Scr 10-16 Ab T 5/8 S Nyw Appelez-nous -
510 WE2X263 Scr 10-16 Ab Hxw 1/2 S Appelez-nous -
546 WH12X604 Housing Terminal Appelez-nous -
548 WB17X151 Terminal Appelez-nous -
549 WB17X145 Terminal Appelez-nous -
550 WE2X281 Scr 8-18 Ab Hxw 3/8 S Appelez-nous -
551 WH12X417 Housing Terminal Appelez-nous -
553 WH1X2010 Insulator Appelez-nous -
557 WH19X225 Cord Power Asm Appelez-nous -
560 WH12X603 Terminal Appelez-nous -
562 WB17X5054 Terminal Appelez-nous -
735 WH8X291K Seal Activator Shaft Asm   (Replaces: WH8X291) Special Order $ 8.85

736 WP9703438 Ring Retaining   (Replaces: WH2X786) In-Stock Immediately $ 4.60

737 WH2X207 Washer Flat Appelez-nous -
738 WH40X148 Shaft Agitator 14# Appelez-nous -
739 WH4X85 Bearing Asm Agit Shaft Appelez-nous -
741 WH1X1834 Key Appelez-nous -
742 WH4X93 Bearing Asm Agit Shaft Appelez-nous -
743 WH5X227 Pinion Agit Shaft Appelez-nous -
744 WH40X159 Shaft Pinion Appelez-nous -
745 WH40X157 Tube Spin Appelez-nous -
746 WH1X2335 Retainer Spring Appelez-nous -
747 WH1X1842 Spring Latch Appelez-nous -
748 WH10X45 Latch Slide Appelez-nous -
749 WZ11X0055 Pin Roll Appelez-nous -
750 WH7X46 Pulley & Sleeve Asm Appelez-nous -
751 WH2X671 Washer Flat Seal Special Order $ 2.08

752 WH2X659 Nut Lock Appelez-nous -
753 WH2X201 Washer Flat Appelez-nous -
758 WH8X242 Gasket Gear Case Cover Appelez-nous -
759 WH40X149 Shaft Crank Gear Appelez-nous -
760 WH5X216 Gear Crank Appelez-nous -
761 WH4X81 Bearing Appelez-nous -
762 WH7X57 Hub Clutch Appelez-nous -
763 WH7X58 Spring Clutch Appelez-nous -
764 WH1X2147 Tube Latch Appelez-nous -
765 WH40X145 Shaft Dual Gear Appelez-nous -
766 WH40X146 Shaft Sector Gear Appelez-nous -
767 WH5X209 Gear Dual Mach Appelez-nous -
768 WZ13X0032 Ring Retaining Appelez-nous -
769 WH5X188 Link Appelez-nous -
770 WH5X187 Gear Sector Appelez-nous -
771 WH39X40 Gear Case Cover & Hdwr. Appelez-nous -
773 WH17X69 Hub Basket Appelez-nous -
774 WH1X2083 Clamp Hub Appelez-nous -
775 WZ01X0032 Scr 5/16-24 Cap Hx1 1/2s Appelez-nous -
32767 WH60X11 Lubricant Appelez-nous -
32767 30-9598 Warranty Commercial Appelez-nous -
32767 WH42X2093 Door Mtr Case Access Fa Appelez-nous -
32767 WH2X820 Scr 1/4-14 Hx 3/4 S Appelez-nous -
32767 WH60X12 Adhesive Appelez-nous -
32767 WH2X935 Scr Appelez-nous -
32767 31-2407 Pm Instruction Instl Appelez-nous -
32767 WH12X416 Housing Terminal Appelez-nous -
32767 WH41X58 Hose Intake Asm Appelez-nous -
32767 WH1X1092 Ps Restrictor-drain Hose Appelez-nous -
32767 WH46X188 Leg & Strap Asm Appelez-nous -
32767 WZ10X0018 Washer Flat Appelez-nous -
32767 WH8X281 Seal Appelez-nous -
32767 WG04A01311 Washer Flat   (Replaces: WH1X1986) In-Stock Immediately $ 4.65

32767 WH0X551 Band & Lining Asm Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

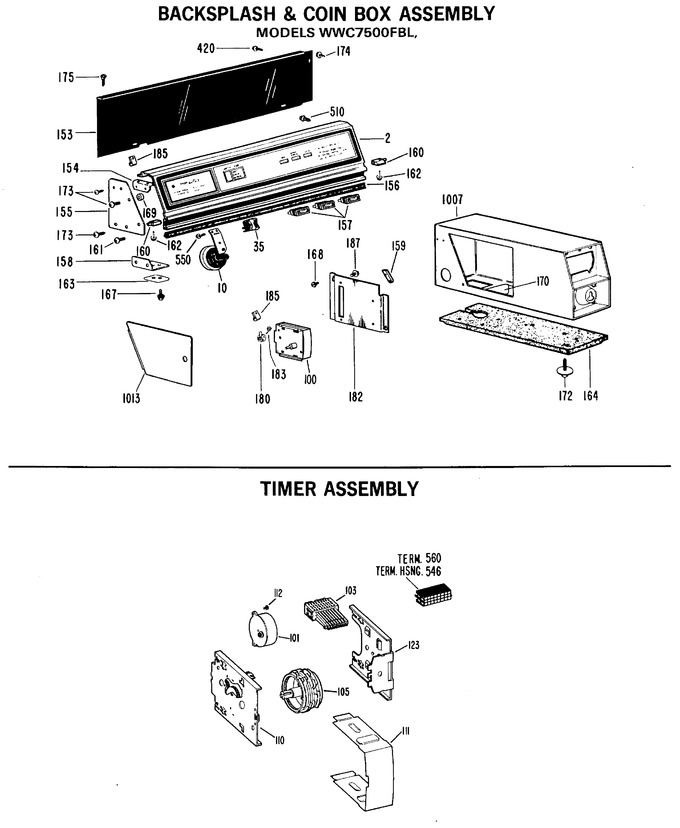

Diagram for WWC8100FBL
