Diagram # Part Number Description Series Availability Ships Price Add to Cart
2 WH42X2140 Housing Asm Controls Appelez-nous -
10 WH12X852 Switch Asm Pressure Appelez-nous -
35 WH12X848 Switch & Button Asm 3 Appelez-nous -
36 WH1X2562 Button Switch Appelez-nous -
100 WH12X838 Timer Asm Appelez-nous -
101 WH12X647 Motor Timer Appelez-nous -
103 WH12X827 Switch Panel Appelez-nous -
105 WH11X130 Cam Appelez-nous -
110 WH12X707 Plate Front Appelez-nous -
111 WH12X705 Cover Dust Appelez-nous -
112 WZ05X0248 Scr Appelez-nous -
123 WH12X706 Plate Back Appelez-nous -
149 WZ04X0280 Scr 8-18 B Hxw 3/4 S Appelez-nous -
151 WE13X133 Bracket Appelez-nous -
153 WH46X263 Panel Rear Appelez-nous -
154 WE1X913 Bracket Mounting Appelez-nous -
155 WE1X948 Trim End Appelez-nous -
156 WE1X949 Gasket Control Hsg Appelez-nous -
157 WG04F07410 Lamp Asm-amber   (Replaces: WE1X950) Special Order $ 10.81

157 WH12X624 Lamp Asm-red Appelez-nous -
158 WE1X951 Gusset Appelez-nous -
159 WE1X952 Support Housing Appelez-nous -
160 WE1X953 Block Pivot Appelez-nous -
161 WE2X273 Scr 10-14 Pt Sh 7/16 S Appelez-nous -
162 WE2X274 Scr 8-16 Pt Hxw 3/8 S Appelez-nous -
163 WE9X48 Gasket Appelez-nous -
164 WE9X50 Gasket Coin Box Appelez-nous -
167 WE2X186 Scr 1/4-14 Ab Hxw 3/4 S Appelez-nous -
168 WZ02X0468 Scr 10-32 M Hs 1/8 S Appelez-nous -
169 WH1X2194 Bumper Appelez-nous -
170 WH49X264 Pm Envelope Asm Lockdown Appelez-nous -
172 WH2X735 Scr 1/4-20 M Sh .900 Cs Appelez-nous -
173 WH2X932 Scr 8-32 Tt Sh 1/2 S Appelez-nous -
174 WH2X934 Scr 10-16 Ab Sh 1/2 S Appelez-nous -
175 WH2X933 Scr 8-16 Plt T Pa 1/2 S Appelez-nous -
183 8-32X5/16 Screw-cap Appelez-nous -
185 WZ20X0007 Hanger Cable Appelez-nous -
187 WH2X946 Scr 10-32 M Hxw 1/4 S Appelez-nous -
382 WH42X2092 Door Mtr Case Access Ha Appelez-nous -
382 WH42X2090 Door Mtr Case Access Wh Appelez-nous -
382 WH42X2091 Door Mtr Case Access Ad Appelez-nous -
397 WH42X2085 Meter Case Painted Ha Appelez-nous -
397 WH42X2086 Meter Case Painted Ad Appelez-nous -
397 WH42X2083 Meter Case Painted Wh Appelez-nous -
415 WZ04X0345 Scr 8-32 Hx 3/8 S Appelez-nous -
420 WH2X893 Scr 10-16 B Hxw 3/8 S Appelez-nous -
546 WH12X604 Housing Terminal Appelez-nous -
550 WE2X281 Scr 8-18 Ab Hxw 3/8 S Appelez-nous -
560 WH12X603 Terminal Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

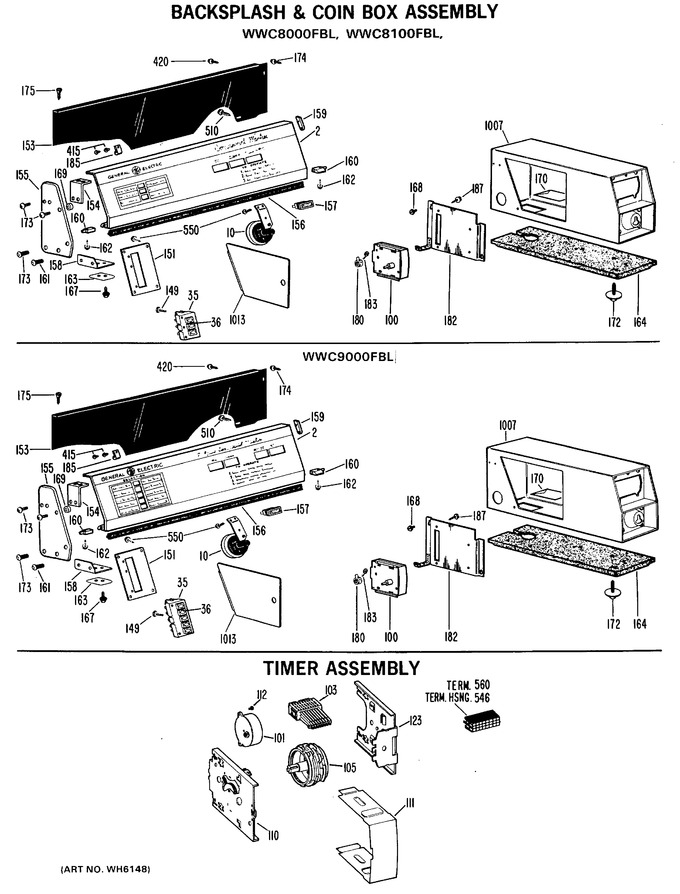

Diagram for WWC8100FBL
