SELECT A DIAGRAM

Diagram for 01 - Cover Sheet
01 - Cover Sheet

Diagram for 02 - Cooktop Parts
02 - Cooktop Parts

Diagram for 03 - Control Panel Parts
03 - Control Panel Parts

Diagram for 04 - Chassis Parts
04 - Chassis Parts

Diagram for 05 - Internal Oven Parts
05 - Internal Oven Parts

Diagram for 06 - Upper Door Parts
06 - Upper Door Parts

Diagram for 07 - Lower Door Parts
07 - Lower Door Parts

Diagram for 08 - Optional Parts (not Included)
08 - Optional Parts (not Included)


New Model Search:


1-855-472-4566
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10430958 Instructions, Installation Appelez-nous -
1 W10430931 Use & Care Guide Appelez-nous -
1 W10457105 Tech Sheet Appelez-nous -
1 9762761 Tips, Safe Cooking (english) Appelez-nous -
2 W11171119 Element (1200w)   (Replaces: 8273994) In-Stock Immediately $ 182.23

3 WP9762851 Element, Warm Zone (120v)   (Replaces: 9762851) In-Stock Immediately $ 276.53

4 WPW10251107 Element (3200w)   (Replaces: W10251107) Special Order $ 340.57

5 W10336328 Cooktop (black)   (Replaces: W10260153) Appelez-nous -
5 W10336337 Cooktop (white)   (Replaces: W10299112) Appelez-nous -
5 W10336329 Cooktop (stainless)   (Replaces: W10260155) In-Stock Immediately $ 649.38

6 WPW10225448 Spring, Element   (Replaces: W10225448) In-Stock Immediately $ 10.40

7 WPW10260946 Support, Element   (Replaces: W10260946) Special Order $ 128.67

8 WPW10270604 Element (700w)   (Replaces: W10270604) In-Stock Immediately $ 212.84

9 W11101459 Element, Triple (2700w)   (Replaces: W10259005) In-Stock Immediately $ 215.72


    View Diagram in Separate Window     Print Icon   Print Part List

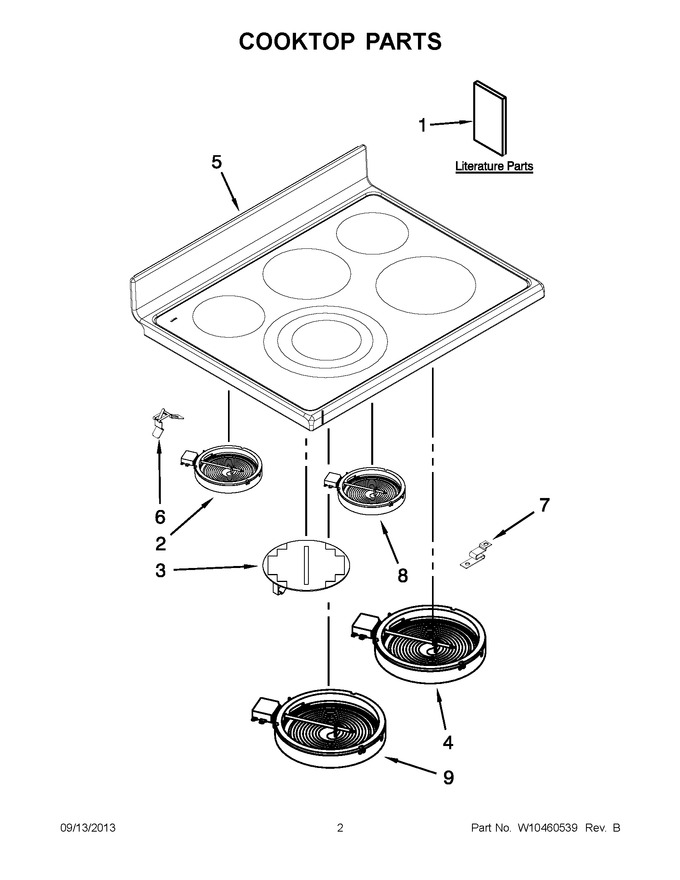

Diagram for KERS505XBL02
