Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10187276 Seal, Console Appelez-nous -
2 W10607836 Facia / Overlay   (Replaces: W10137440) Appelez-nous -
3 W11637765 Cover, Display   (Replaces: W10267645) Special Order $ 69.59

4 WPW10137457 Screw, 8-32 X 1/2   (Replaces: W10137457) Special Order $ 7.85

5 W10779084 Console, Outer   (Replaces: W10137458) Special Order $ 138.29

6 W10803340 Push Button   (Replaces: W10137455) Special Order $ 123.24

7 WPW10135255 Switch, Membrane & Backer Plate   (Replaces: W10135255) Special Order $ 219.41

8 W11028369 Console, Inner   (Replaces: W10137426) Special Order $ 336.35

9 W10298333 Harness, Wiring (upper Main) Includes Appelez-nous -
10 WPW10189313 Insert   (Replaces: W10189313) Special Order $ 9.23

11 W10294428 Bracket, Console Appelez-nous -
12 WPW10311190 User Interface   (Replaces: W10311190) Special Order $ 575.45

13 489136 Screw, 3-24 X 3/8 Special Order $ 10.80

14 W10155150 Harness, Test Special Order $ 3.36

15 WPW10139046 Nut 6-32   (Replaces: W10139046) Special Order $ 9.23

16 WP489442 Screw, 8-18 X 5/8   (Replaces: W10015090) In-Stock Immediately $ 11.49

17 WPW10732327 Microcomputer, Machine Control   (Replaces: W10487817) In-Stock Immediately $ 299.36

18 WP2205813 Cable Tie   (Replaces: 3429563) Special Order $ 8.11

19 W10837604 Harness, Wiring (console Uic)   (Replaces: W10299342) Appelez-nous -
20 WPW10131839 Transformer 120 To 22.5 Vac   (Replaces: W10131839) In-Stock Immediately $ 140.23

21 8540329 Screw, 8-18 X 7/16 Appelez-nous -
22 WP9781235 Nut, U-type   (Replaces: 9781235) Special Order $ 12.56

23 WPW10131119 Screw, 8-18 X 1/2   (Replaces: W10131119) Special Order $ 7.30

24 W10018050 Caplug Appelez-nous -
NI W10232997 Ccu To Hot Fill Valve (2 Pole) Special Order $ 43.96

NI W10179481 Coin Drop To Ccu (4 Pole) Appelez-nous -
NI N/P The Following Cable Sets: (not Illustrated) Appelez-nous -
NI W10232996 Ccu To Cold Fill Valve (3 Pole) Special Order $ 56.10


    View Diagram in Separate Window     Print Icon   Print Part List

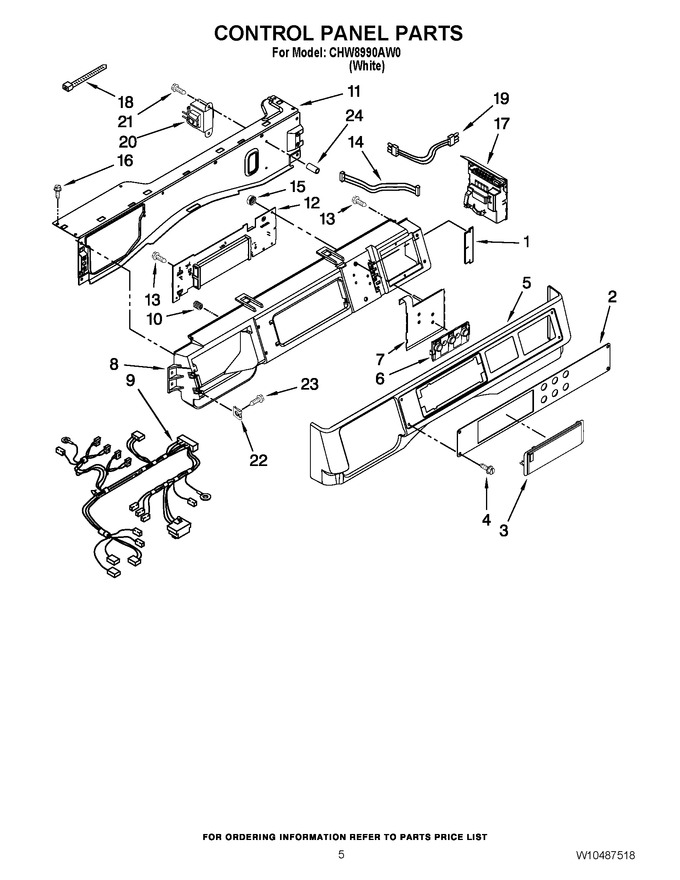

Diagram for CHW8990AW0
