SELECT A DIAGRAM

02 - Control Panel, Lit/optional


03 - Body


04 - Wiring Harness

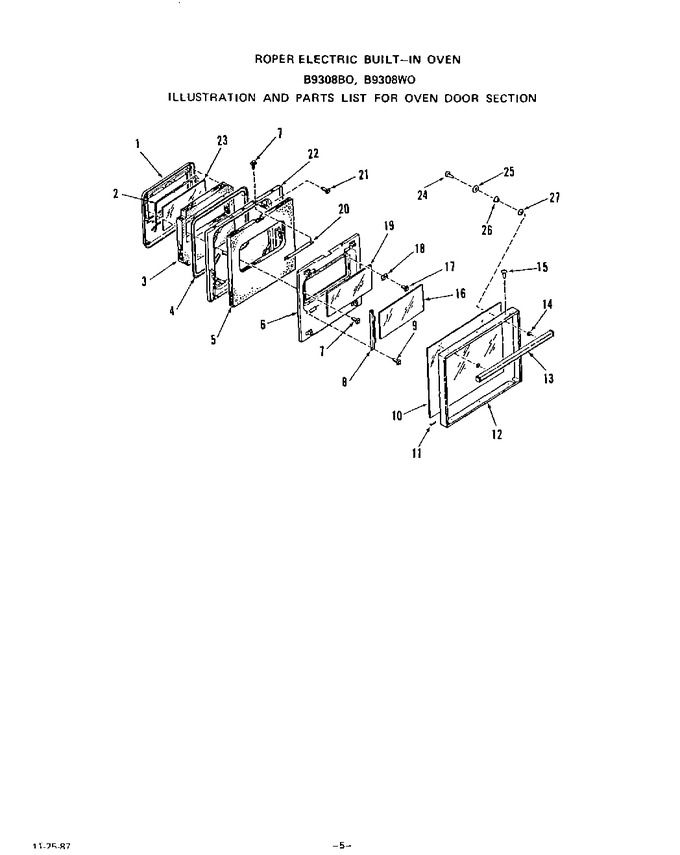

05 - Oven Door


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	338021		Door Lining Plug		Appelez-nous	-
2	302935		Door Seal		Appelez-nous	-
3	328107		Door Plug Insulation		Appelez-nous	-
4	328123		Door Gasket		Appelez-nous	-
5	328106		Door Lining Insulation		Appelez-nous	-
6	336595		Door Insulation Retainer		Appelez-nous	-
7	WP112432		Screw 10-32x7/16``   (Replaces: 311484)				$ 8.63
8	328064		Door Glass Retainer (lt. Or Rt.)		Appelez-nous	-
9	327320		Screw 10-16x7/16``		Appelez-nous	-
10	336208		Outer Door Glass (model B9308bo)		Appelez-nous	-
10	338940		Outer Door Glass (model B9308wo)		Appelez-nous	-
11	112370		Cushion		Appelez-nous	-
12	338937		Door Frame (model B9308wo)		Appelez-nous	-
12	336210		Door Frame (model B9308bo)		Appelez-nous	-
13	336203		Door Handle (model B9308bo)		Appelez-nous	-
13	338938		Door Handle (model B9308wo)		Appelez-nous	-
14	DE81-05147A		Spacer (model B9308bo)   (Replaces: 107158)				$ 228.66
14	77365		Spacer (model B9308wo)		Appelez-nous	-
15	329382		Screw (model B9308bo)		Appelez-nous	-
15	338953		Screw (model B9308wo)		Appelez-nous	-
16	328046		Intermediate Door Glass		Appelez-nous	-
17	295849		Screw 10-32x17/32``		Appelez-nous	-
18	326009		Door Glass Retainer (4 Req)		Appelez-nous	-
19	328045		Center Door Glass		Appelez-nous	-
20	338104		Door Lining Stiffener		Appelez-nous	-
21	102429		Screw 10 - 32 X 3/8``		Appelez-nous	-
22	337592		Door Lining		Appelez-nous	-
23	328043		Inner Door Glass		Appelez-nous	-
24	300864		Screw		Appelez-nous	-
25	333014		Fiber Washer		Appelez-nous	-
26	333015		Glass Spacer		Appelez-nous	-
27	99279		Washer		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
