Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 N/P Liner (not A Seviceable Part) Appelez-nous -
2 W10856123 Gasket, Foam   (Replaces: A3189392) In-Stock Immediately $ 8.06

3 W11683243 Assembly, Led Light Module   (Replaces: W10660728) In-Stock Immediately $ 269.91

4 W11690163 Assembly, Evaporator Cover (freezer)   (Replaces: W10736933) Special Order $ 219.08

5 WP489474 Screw   (Replaces: 12990501) In-Stock Immediately $ 8.55

6 W11712696 Clip, Fan Motor   (Replaces: 12956601) In-Stock Immediately $ 12.24

7 W11384469 Switch, Light   (Replaces: C3680310V) In-Stock Immediately $ 39.09

8 WP98165 Screw   (Replaces: 12990504) Special Order $ 8.57

9 W11724692 Thermistor   (Replaces: W10280385) In-Stock Immediately $ 33.60

10 WPW10363507 Shroud, Evaporator Fan   (Replaces: W10363507) Special Order $ 86.36

11 WP67006337 Blade, Fan   (Replaces: 12986101) In-Stock Immediately $ 90.45

12 W11676465 Grommet, Fan Motor   (Replaces: 12951101) In-Stock Immediately $ 15.56

13 W11249952 Motor, Evaporator (includes Harness Thermistor, And Defrost Thermostat)   (Replaces: W10701003) In-Stock Immediately $ 133.98

14 W10503218 Assembly, Drain Funnel In-Stock Immediately $ 18.64

15 WPM0500703 Seal   (Replaces: M0500703) Special Order $ 11.47

16 WPB8381501 Gasket, Drain   (Replaces: B8381501) Special Order $ 7.78

17 W10698555 Cover, Thermistor Special Order $ 110.79


    View Diagram in Separate Window     Print Icon   Print Part List

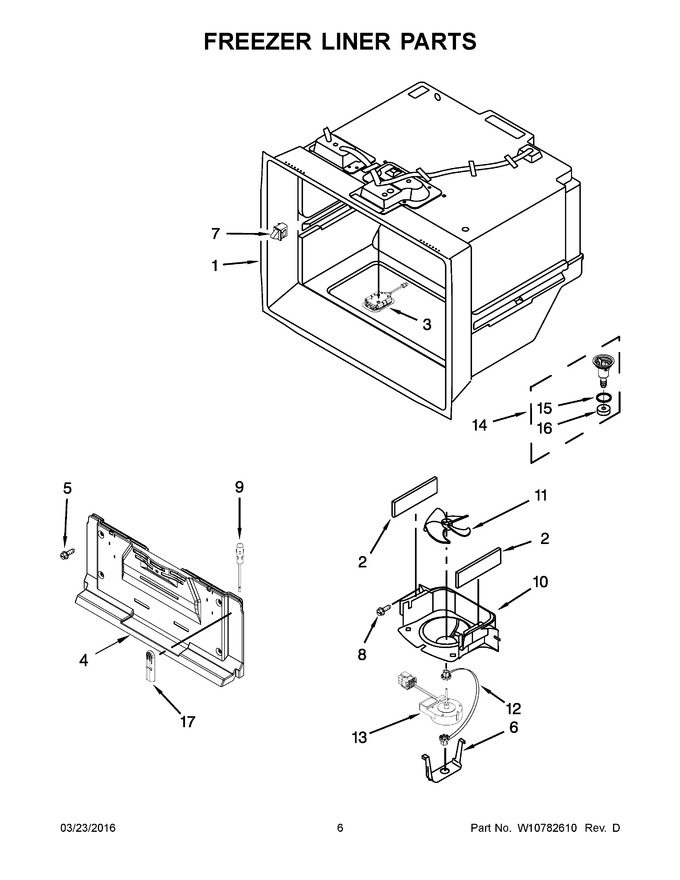

Diagram for WRV976FDEM00
