Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W11103615 Lining, Door   (Replaces: W11051041) Special Order $ 305.61

2 W11132120 Glass, Inner   (Replaces: W11099272) Special Order $ 179.33

3 WPW10272708 Frame, Glass   (Replaces: W10272708) Special Order $ 171.93

4 WPW10292297 Screw   (Replaces: W10292297) In-Stock Immediately $ 7.55

5 W10485723 Retainer, Insulation Special Order $ 252.42

6 WPW10321271 Insulation, Door   (Replaces: W10321271) Special Order $ 99.18

7 W10647259 Receiver, Hinge   (Replaces: W10289077) In-Stock Immediately $ 9.32

8 W10575917 Spacer, Vent Trim Special Order $ 13.27

9 WPW10485733 Hinge, Door (left)   (Replaces: W10485733) In-Stock Immediately $ 59.59

10 W10831019 Screw   (Replaces: W10480830) In-Stock Immediately $ 8.27

11 W11305107 Assembly, Handle (black) Special Order $ 194.60

12 W11132193 Outer Door Assembly (stainless)   (Replaces: W10888651) In-Stock Immediately $ 566.45

13 W10777162 Screw   (Replaces: W10031780) In-Stock Immediately $ 8.26

14 W10846207 Medallion, Handle   (Replaces: W10551026) In-Stock Immediately $ 23.14

15 W10920281 Screw   (Replaces: W10656499) In-Stock Immediately $ 8.95

16 WPW10317886 Screw   (Replaces: W10317886) In-Stock Immediately $ 8.20

17 W11690596 Screw With Washer   (Replaces: W10284411) Special Order $ 23.31

9A WPW10485732 Hinge, Door (right)   (Replaces: W10485732) In-Stock Immediately $ 55.76

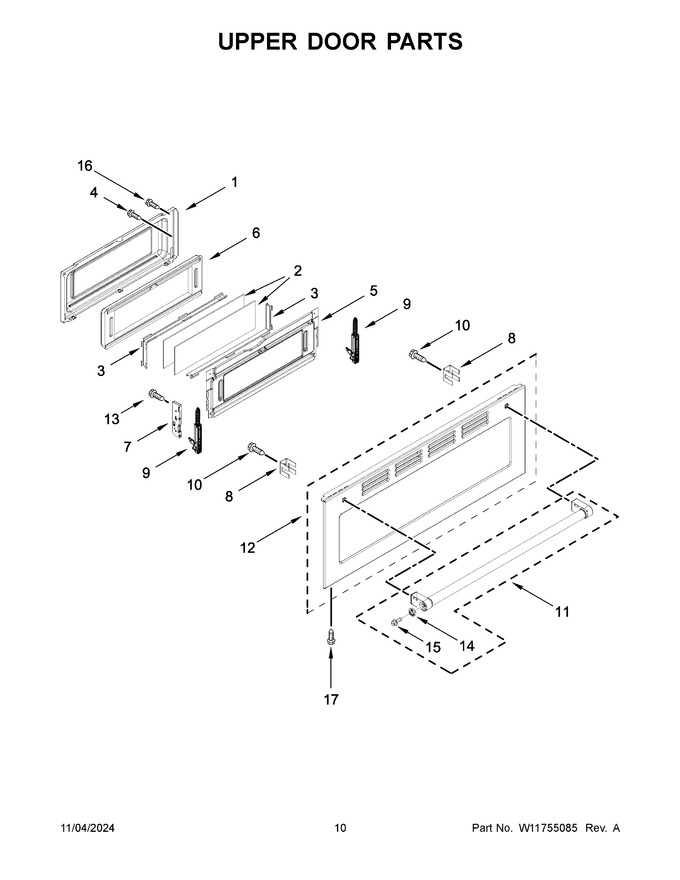

    View Diagram in Separate Window     Print Icon   Print Part List
