SELECT A DIAGRAM

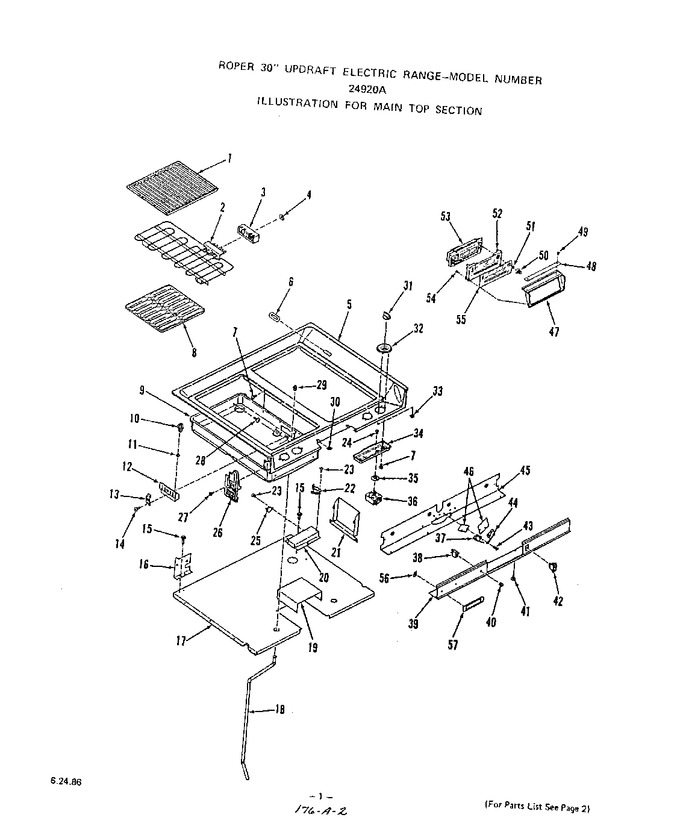

02 - Main Top


03 - Oven Body


04 - Door Lock


05 - Oven Door


06 - Electric Grill , Electric Coil


07 - Griddle , Griddle/grill Cover


08 - Rotisserie Kit , Wire Harness


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	329027		Grate-grill (2 Req)		Appelez-nous	-
1	330311		240 Volt		Appelez-nous	-
1	330312		208 Volt		Appelez-nous	-
3	329024		Xterminal Block		Appelez-nous	-
4	69831		Speed Nut				$ 19.01
5	333515		Chrome		Appelez-nous	-
5	333514		Almond		Appelez-nous	-
6	334615		Eyelet		Appelez-nous	-
7	327621		Screw 6-20x3/8``		Appelez-nous	-
8	332382		Reflector-grill (2 Req)		Appelez-nous	-
9	333616		Right		Appelez-nous	-
9	333613		Left		Appelez-nous	-
10	333733		Xterminal		Appelez-nous	-
11	78565		Screw 8-32x3/16``		Appelez-nous	-
12	333732		Xterminal Block		Appelez-nous	-
13	330309		Terminal Block Clamp		Appelez-nous	-
14	232183		Screw 8-32x3/8``		Appelez-nous	-
15	327320		Screw 10-16x7/16``		Appelez-nous	-
16	333312		Right		Appelez-nous	-
16	333313		Left		Appelez-nous	-
17	331958		Insulation Retainer-top		Appelez-nous	-
18	332447		Grease Tube		Appelez-nous	-
19	333891		Latch Cover		Appelez-nous	-
20	332648		Flue Duct		Appelez-nous	-
21	334628		Vent Extension		Appelez-nous	-
22	334374		Xlimit Switch-thermostat		Appelez-nous	-
23	300000		Screw 6-32 X 5/16``		Appelez-nous	-
24	78565		Screw 8-32x3/16``		Appelez-nous	-
25	333928		Xlimit Switch		Appelez-nous	-
26	332438		Right		Appelez-nous	-
26	332439		Left		Appelez-nous	-
27	334286		Screw 10abx5/8``		Appelez-nous	-
28	327621		Screw 6-20x3/8``		Appelez-nous	-
29	332448		Grease Tube Fitting		Appelez-nous	-
30	335595		Speed Clip		Appelez-nous	-
31	330556		Infinite Knob		Appelez-nous	-
32	331543		Right Front		Appelez-nous	-
32	331542		Left Front		Appelez-nous	-
32	331541		Right Rear		Appelez-nous	-
32	331540		Left Rear		Appelez-nous	-
33	78593		Speed Nut		Appelez-nous	-
34	334841		Switch Mounting Tray		Appelez-nous	-
35	280157		Control Seal				$ 275.75
36	5500-200		Xinfinite Control   (Replaces: 331619)			Immediately	$ 54.85
37	335177		Xmicro Switch-door Lock		Appelez-nous	-
38	330278		Indicator Light		Appelez-nous	-
39	334414		Control Panel		Appelez-nous	-
40	329465		Indicator Light Lens		Appelez-nous	-
41	326974		Screw 10abx1/2``		Appelez-nous	-
42	331038		Xswitch-oven Light		Appelez-nous	-
43	328956		Screw 4-40x11/16``		Appelez-nous	-
44	334078		Xmicro Switch-thermostat		Appelez-nous	-
45	335176		Control Back		Appelez-nous	-
46	329171		Insulation		Appelez-nous	-
47	332437		Bezel-clock/oven Control		Appelez-nous	-
48	333220		Plate-clock/oven Control		Appelez-nous	-
49	303820		Screw 6-32 X 3/8``		Appelez-nous	-
50	334373		Knob-clock/oven Control		Appelez-nous	-
51	334258		Hex Nut		Appelez-nous	-
52	334403		Lens-clock/oven Control		Appelez-nous	-
53	333007		Xclock/oven Control		Appelez-nous	-
54	335803		Screw 6-32x5/16``		Appelez-nous	-
55	333871		Faceplate-clock/oven Control		Appelez-nous	-
56	24710		Clip		Appelez-nous	-
57	329016		Name Plate		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
