Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 10284104W Ass`y, Ref Dr Fm (white) Appelez-nous -
1 10284104LQ Rf Dr Fm As Cfc11 Appelez-nous -
2 D7828203 Inner Door, Ref Appelez-nous -
3 D7797104 Bucket Ref Door Appelez-nous -
4 D7797004 Shelf, Ref Door Appelez-nous -
5 C8987102 Seal, Door Dike Appelez-nous -
6 B0523562 Insul. By The Ft. Appelez-nous -
7 10359705 Gasket, Door (w Ref) Appelez-nous -
8 M0219730 Screw Special Order $ 7.65

9 D7695610 Bucket Egg Appelez-nous -
10 D7805905 Cover Egg Bucket Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

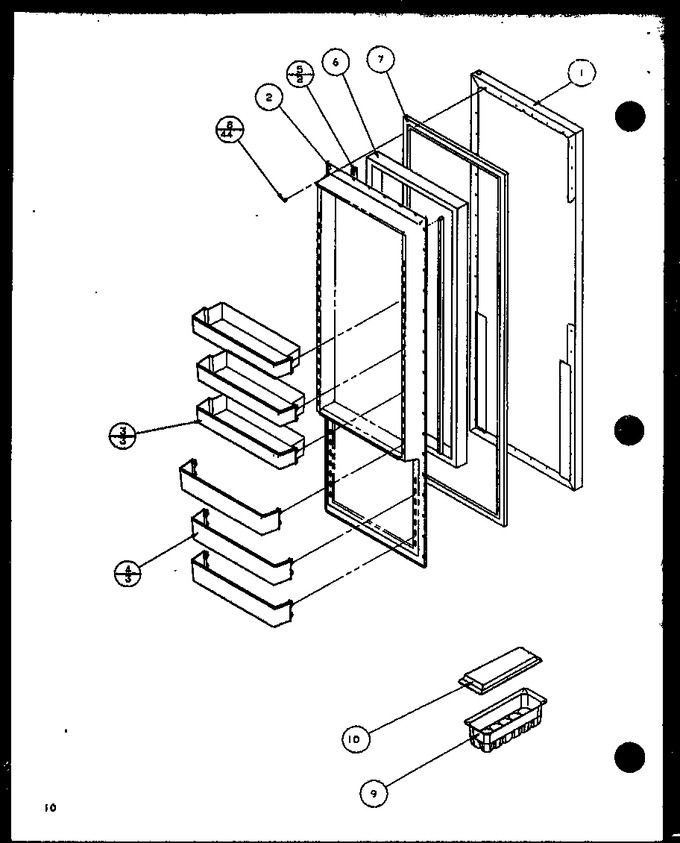

Diagram for 1999CIWW (BOM: P1121502W W)
