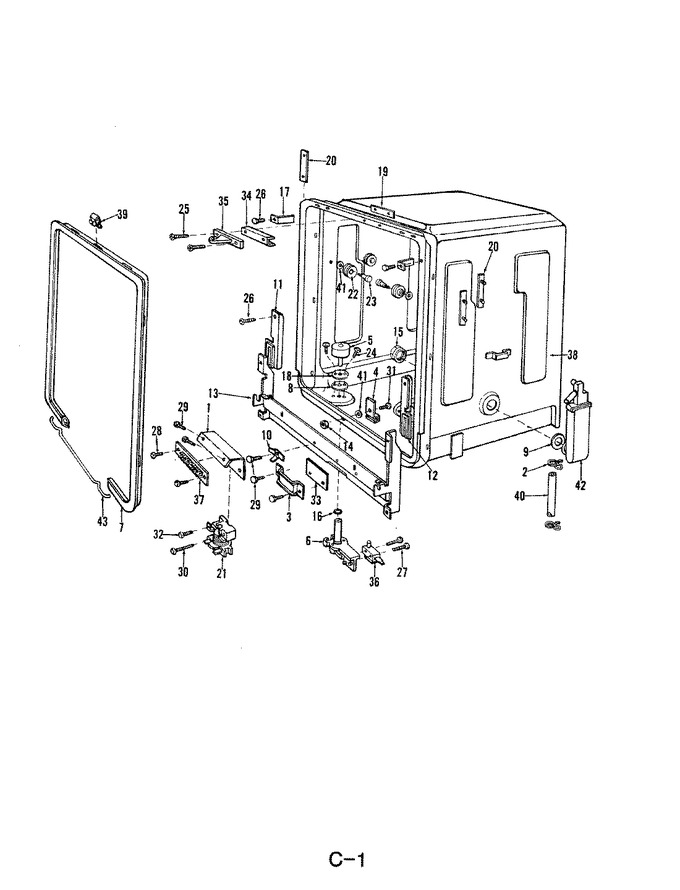

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	807849		Bracket		Appelez-nous	-
2	807813		Clamp		Appelez-nous	-
3	806723		Clamp		Appelez-nous	-
4	COMM PART		Clip   (Replaces: 808115)		Appelez-nous	-
5	804630		Float		Appelez-nous	-
6	807677		Float Asm		Appelez-nous	-
7	809035		Gasket Asm		Appelez-nous	-
8	808063		Gasket		Appelez-nous	-
9	803573		Washer		Appelez-nous	-
10	807213		Ground Terminal		Appelez-nous	-
11	807470		Lh Guide		Appelez-nous	-
12	807471		Rh Guide		Appelez-nous	-
13	808739		Hinge Asm		Appelez-nous	-
14	803346		Nut		Appelez-nous	-
15	805669		Nut		Appelez-nous	-
16	807759		O Ring		Appelez-nous	-
17	807454		Tub Pad		Appelez-nous	-
18	808064		Plate, Float Tube		Appelez-nous	-
19	808868		Tapping Plate		Appelez-nous	-
20	807038		Tapping Plate		Appelez-nous	-
21	805255		Relay		Appelez-nous	-
22	807180		Roller		Appelez-nous	-
23	808564		Hardware Kit		Appelez-nous	-
24	807268		Screw		Appelez-nous	-
25	806890		Screw		Appelez-nous	-
26	806539		Screw		Appelez-nous	-
27	804594		Bolt		Appelez-nous	-
28	807501		Screw		Appelez-nous	-
29	WP90767		Screw   (Replaces: 808658)			Immediately	$ 7.43
30	804672		Screw		Appelez-nous	-
31	WP250830		Screw   (Replaces: 803319)				$ 7.90
32	WP488234		Screw   (Replaces: 806593)				$ 6.37
33	809144		Wire Shield		Appelez-nous	-
34	809214		Shim		Appelez-nous	-
35	807015		Strike		Appelez-nous	-
36	807680		Float Switch		Appelez-nous	-
37	COMM PART		Terminal Block   (Replaces: 807486)		Appelez-nous	-
38	809347		Tub & Gasket Asm		Appelez-nous	-
39	805763		Clip Kit (tub Gasket)		Appelez-nous	-
40	807891		Inlet Tube		Appelez-nous	-
41	809044		Washer		Appelez-nous	-
42	806470		Water Inlet		Appelez-nous	-
43	809320		Junction Rod		Appelez-nous	-
