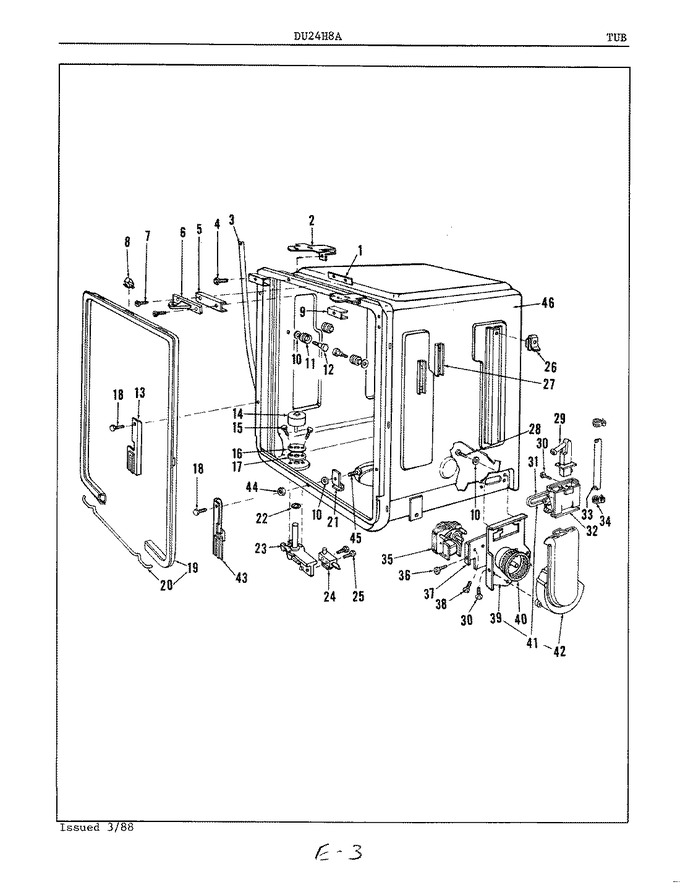

07 - Tub


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808868		Tapping Plate		Appelez-nous	-
2	808289		Clip		Appelez-nous	-
3	809112		Drain Hose		Appelez-nous	-
4	806976		Screw		Appelez-nous	-
5	809214		Shim		Appelez-nous	-
6	807015		Strike		Appelez-nous	-
7	806890		Screw		Appelez-nous	-
8	805763		Clip Kit (tub Gasket)		Appelez-nous	-
9	809199		Clip Shim		Appelez-nous	-
10	809044		Washer		Appelez-nous	-
11	807180		Roller		Appelez-nous	-
12	808564		Hardware Kit		Appelez-nous	-
13	807470		Lh Guide		Appelez-nous	-
14	804630		Float		Appelez-nous	-
15	807268		Screw		Appelez-nous	-
16	808064		Plate, Float Tube		Appelez-nous	-
17	808063		Gasket		Appelez-nous	-
18	806539		Screw		Appelez-nous	-
19	809035		Gasket Asm		Appelez-nous	-
20	809320		Junction Rod		Appelez-nous	-
21	COMM PART		Clip   (Replaces: 808115)		Appelez-nous	-
22	807759		O Ring		Appelez-nous	-
23	807677		Float Asm		Appelez-nous	-
24	807680		Float Switch		Appelez-nous	-
25	804594		Bolt		Appelez-nous	-
26	806291		Cage Nut		Appelez-nous	-
27	807038		Tapping Plate		Appelez-nous	-
28	806901		Screw		Appelez-nous	-
29	808707		Inlet Nozzle		Appelez-nous	-
30	808818		Screw		Appelez-nous	-
31	806797		Gasket		Appelez-nous	-
32	808706		Vent Stack		Appelez-nous	-
33	807891		Inlet Tube		Appelez-nous	-
34	807813		Clamp		Appelez-nous	-
35	809516		Blower Motor		Appelez-nous	-
36	804164		Screw		Appelez-nous	-
37	806793		Plate		Appelez-nous	-
38	803003		Screw		Appelez-nous	-
39	806794		Plate		Appelez-nous	-
40	806230		Blower Wheel		Appelez-nous	-
41	808765		Housing Asm		Appelez-nous	-
42	808738		Blower Housing		Appelez-nous	-
43	807471		Rh Guide		Appelez-nous	-
44	803346		Nut		Appelez-nous	-
45	WP250830		Screw   (Replaces: 803319)				$ 7.90
46	809348		Tub Asm		Appelez-nous	-
46	809512		Insulation		Appelez-nous	-
46	W10841140		Sealant   (Replaces: 807509)			Immediately	$ 26.17
