Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WPW10276363 Shelf, Snack Pan   (Replaces: W10276363) Special Order $ 293.45

2 2223591 Glass, Cover Special Order $ 88.38

3 2223592 Cover, Crisper Appelez-nous -
4 2223234 Trim, Pan Appelez-nous -
5 2223714 Glass, Cover Special Order $ 85.42

6 2179350 Deflector Special Order $ 85.89

7 2223234 Trim, Meat Pan Appelez-nous -
8 WP2223242 Cover, Meat Pan   (Replaces: 2223242) Special Order $ 293.75

9 2223309 Knob, Humidity Control Special Order $ 34.60

10 WPW10233488 Crisper Pan   (Replaces: 2223631) Special Order $ 201.65

11 2223638 Meat Pan Appelez-nous -
12 W11223328 Stud Assembly   (Replaces: W10173126) In-Stock Immediately $ 14.77

13 WP3-24004-109 Screw   (Replaces: W10191954) Special Order $ 9.14

14 2223308 Slide, Humidity Control Special Order $ 77.01

15 W11527119 Stud Assembly   (Replaces: W10173127) Appelez-nous -
16 W10191952 Screw Special Order $ 5.65

17 W10122937 Snack Pan Special Order $ 96.03

18 2223234 Trim, Handle Appelez-nous -
19 W10276361 Shelf Assembly, Spillguard Special Order $ 115.06


    View Diagram in Separate Window     Print Icon   Print Part List

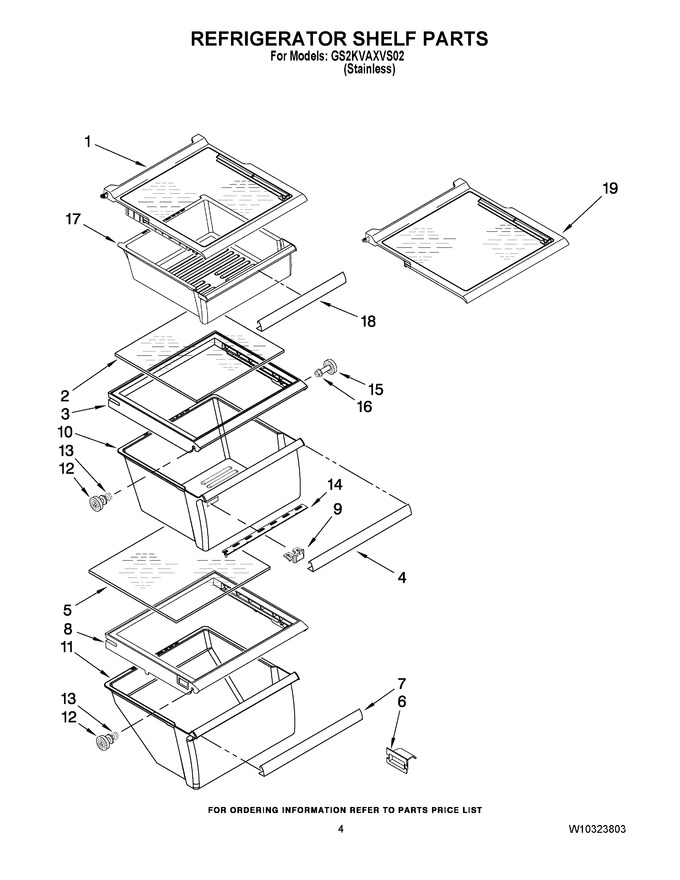

Diagram for GS2KVAXVS02
