Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 2327401 Freezer Door Panel (includes Item 9) Appelez-nous -
2 2317101 Divider, Basket (2) Appelez-nous -
3 2314025 Mat, Basket Appelez-nous -
4 W10135775 Screw 5/16 X 1 Special Order $ 14.93

5 WPW10141625 Screw   (Replaces: 488649) Special Order $ 22.22

6 WP2316868 Handle   (Replaces: 2316868) In-Stock Immediately $ 281.43

7 2300025 Spacer, Door Edge - Side Appelez-nous -
8 2300027 Spacer, Door Edge Top & Bottom Appelez-nous -
9 2302709 Door Gasket, Magnetic   (Replaces: 2300184) Special Order $ 328.30

11 2306489 Skin, Door Appelez-nous -
12 2306398 Plate, Door Appelez-nous -
13 WP8281250 Screw 8-15 X 1/2   (Replaces: 8281250) Special Order $ 11.42

14 W10258182 Basket Assembly,freezer   (Replaces: 2327533) Special Order $ 254.40

15 WP2207454 Nut, Hex   (Replaces: 2207454) Special Order $ 11.38

16 W10001190 Washer Special Order $ 8.80

17 W10109030 Screw, 10-24 X 1/4(basket To Slide) Special Order $ 15.35

18 WP308544 Screw   (Replaces: 308544) In-Stock Immediately $ 8.30

19 2327468 Filler, Foam Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

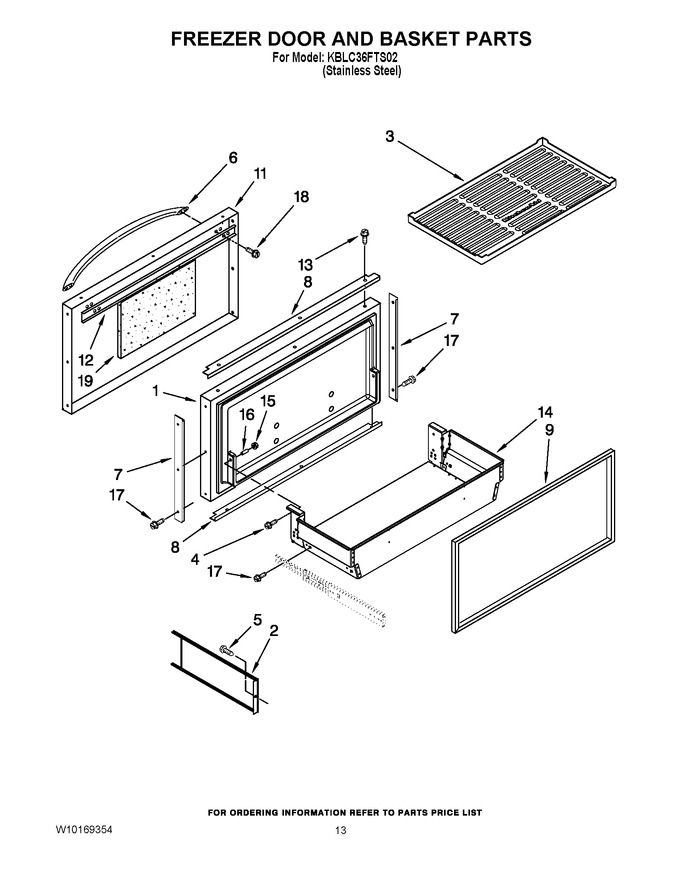

Diagram for KBLC36FTS02
