Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WP627843 Ejector   (Replaces: R0183119) Special Order $ 87.78

2 WP628356 Inlet, Water   (Replaces: R0156627) Special Order $ 53.75

3 D7824706Q Assy, Mold & Heater   (Replaces: R0156669) In-Stock Immediately $ 167.35

4 WP2182124 Stripper, Ice   (Replaces: R0183120) Special Order $ 90.35

5 WP627985 N/a See Notes-thermostat   (Replaces: R0161060) Special Order $ 114.64

6 WP2315522 Retainer   (Replaces: R0191094) Special Order $ 11.60

7 D7824706Q Ice Maker   (Replaces: R0156628) In-Stock Immediately $ 167.35

8 B8391801 Bracket, I/m Appelez-nous -
9 M0211116 Screw, Sm Appelez-nous -
10 D7826301 Harness, Mod. Im Appelez-nous -
11 4318047 Valve-water K   (Replaces: D7712602) In-Stock Immediately $ 74.09

12 D7820401 Cover Im Appelez-nous -
13 D7875201 Arm, I.m. Shut-off Appelez-nous -
14 WP628379 Clip, Thermal Fuse   (Replaces: B8389801) Special Order $ 11.10


    View Diagram in Separate Window     Print Icon   Print Part List

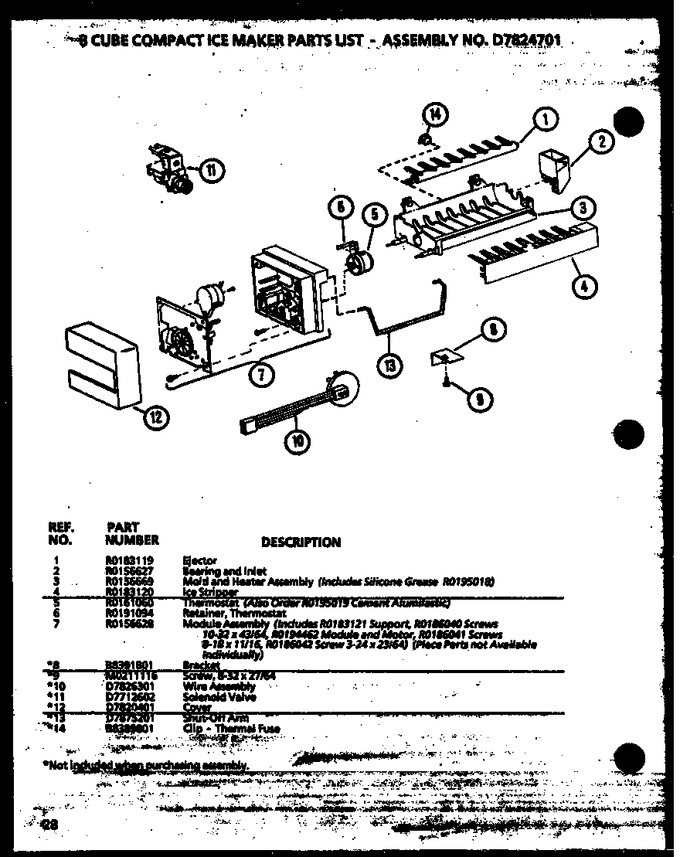

Diagram for 36071 (BOM: P1115801W)
