Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10161596 Mold & Heater Assembly (also Order 542638 Grease) Special Order $ 201.99

3 W10160726 Cup, Fill Special Order $ 85.56

4 W10318644 Ejector   (Replaces: W10136605) Special Order $ 27.92

5 W10267602 Ice Stripper Special Order $ 54.35

6 WP2195914 Support, Housing   (Replaces: 2194712) Special Order $ 109.80

7 WP2315522 Retainer,thermostat   (Replaces: 2315522) Special Order $ 11.60

8 WP627985 Thermostat (also Order 542369 Cement)   (Replaces: 628397) Special Order $ 114.64

11 8533917 Screw (2) Special Order $ 14.04

12 W10212429 Cover Special Order $ 10.47

13 W10884855 Switch, On-off   (Replaces: W10212431) Special Order $ 98.19

14 W10194598 Duct, Impinger Top Special Order $ 224.02

15 W10292582 Harness, Icemaker Special Order $ 55.86

16 67006425 Screw, Impinger   (Replaces: 12990511K) In-Stock Immediately $ 7.30

17 8201515 Module Assembly   (Replaces: 626691) In-Stock Immediately $ 141.64

18 W10001240 Screw (3) Special Order $ 9.22

19 WP628379 Clip   (Replaces: 628379) Special Order $ 11.10

21 WPW10270395 Valve, Smart   (Replaces: W10270395) In-Stock Immediately $ 274.02

100 WPW10122559 Icemaker Assembly   (Replaces: W10122559) In-Stock Immediately $ 271.26

NI 10244904SP Coupling Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

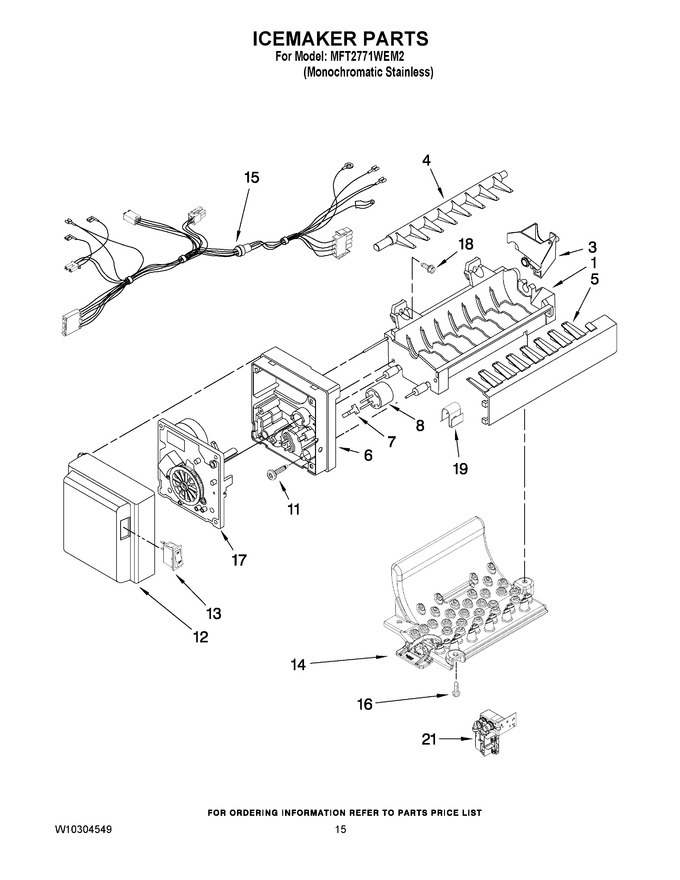

Diagram for MFT2771WEM2
