Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 3807F703-70 End Cap (left Hand) Appelez-nous -
1 3807F702-70 End Cap (right Hand) Appelez-nous -
2 3604F382-09 Heat Shield,visor Special Order $ 50.83

3 7704P018-60 Panel, Control Appelez-nous -
4 74008821 Module, Spark   (Replaces: 7431P054-60) Special Order $ 248.06

5 4005F803-51 Cover, Upper Special Order $ 19.75

6 3604F381-19 Shield, Vent Special Order $ 31.31

7 W10141396 Control (includes Overlay) Appelez-nous -
8 W11233072 Screw   (Replaces: 7101P388-60) In-Stock Immediately $ 14.72

9 3801F844-51 Bracket, Control Special Order $ 34.28

10 WP74003976 Screw   (Replaces: 7101P500-60) Special Order $ 7.55

11 4005F748-51 Cover, Main Wire Appelez-nous -
12 4005F711-51 Bottom, Wire Cover Appelez-nous -
13 WP7101P434-60 Screw   (Replaces: 7101P434-60) Special Order $ 7.30

NI 7002P372-60 Insulation, Foil Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

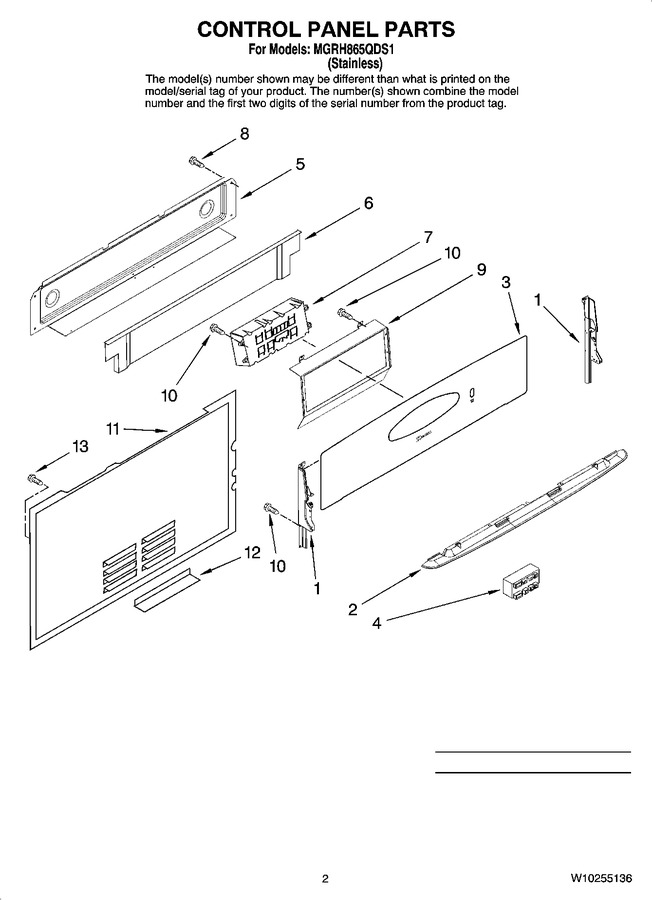

Diagram for MGRH865QDS1
