Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10290304 Feed Tube Assembly Special Order $ 93.63

2 WPW10349488 Screw   (Replaces: 8533889) Special Order $ 7.99

3 WP8269024 Sprayarm Level Wash   (Replaces: 8269024) In-Stock Immediately $ 78.23

4 WP3400919 Cover, Screw   (Replaces: 3400919) Special Order $ 10.59

5 WP8268321 Mount   (Replaces: 8268321) Special Order $ 100.43

6 WPW10258150 Manifold   (Replaces: W10258150) Special Order $ 96.30

7 8268325 Holder, Feed Tube Special Order $ 5.84

8 WP8268433 Seal, Sprayarm   (Replaces: 8268433) In-Stock Immediately $ 11.21

9 WPW10082831 Nozzle   (Replaces: 8268328) In-Stock Immediately $ 45.94


    View Diagram in Separate Window     Print Icon   Print Part List

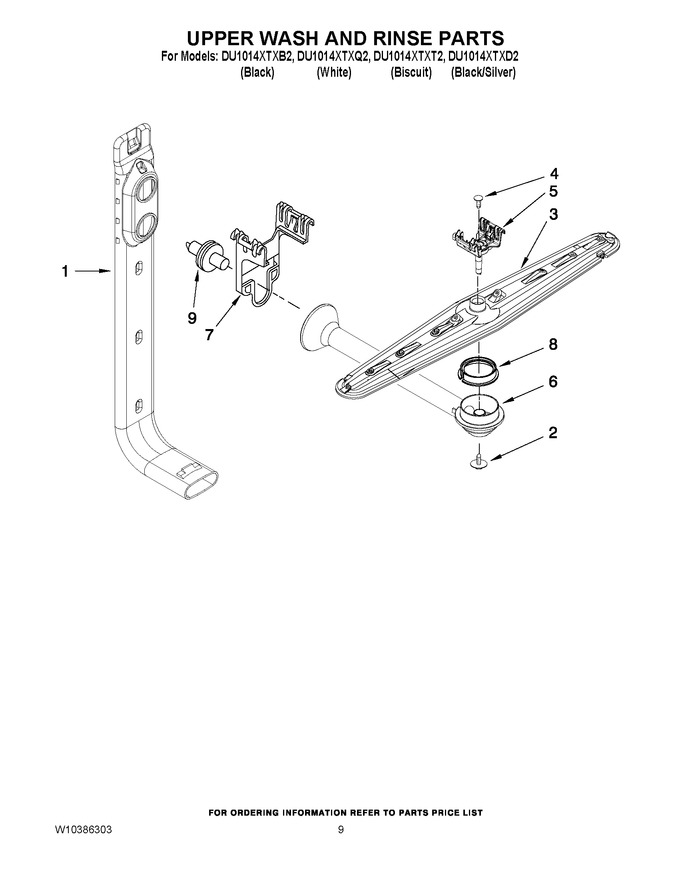

Diagram for DU1014XTXT2
