Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 N/P Liner (not Aseviceable Part) Appelez-nous -
2 WPW10119935 Socket, Light   (Replaces: 2155597) Special Order $ 106.16

3 WP2155595 Light Lens   (Replaces: 2155595) Special Order $ 88.36

4 2223173 Plug, Fill Tube Special Order $ 9.24

5 WP941839 Hole, Plug   (Replaces: 941839) Special Order $ 8.03

6 2215823 Clip, Air Duct (2)   (Replaces: 842534) Special Order $ 10.94

7 WPW10318951 Shelf, Wire   (Replaces: 2309632) Special Order $ 85.76

8 WPW10318949 Shelf, Wire (2)   (Replaces: 2309631) Special Order $ 77.11

9 8009 Light Bulb   (Replaces: 527949) In-Stock Immediately $ 18.67

10 WPW10318953 Shelf, Wire   (Replaces: 2309634) In-Stock Immediately $ 87.76

11 WP2309758 Freezer Bin   (Replaces: 2309758) In-Stock Immediately $ 130.69

12 WPW10318952 Shelf Wire   (Replaces: 2309633) In-Stock Immediately $ 92.48

13 WP489478 Screw   (Replaces: 489478) Special Order $ 8.18

14 2160912 Wiring Cover Appelez-nous -
15 W11384469 Switch, Rocker Arm   (Replaces: 1118894) In-Stock Immediately $ 39.09

16 WP2196483 Stud Assembly   (Replaces: 2196483) Special Order $ 10.87

17 WP3400806 Screw   (Replaces: 8281158) Special Order $ 8.10

18 WPW10130299 Cup, Shelf Mounting   (Replaces: W10130299) In-Stock Immediately $ 14.70


    View Diagram in Separate Window     Print Icon   Print Part List

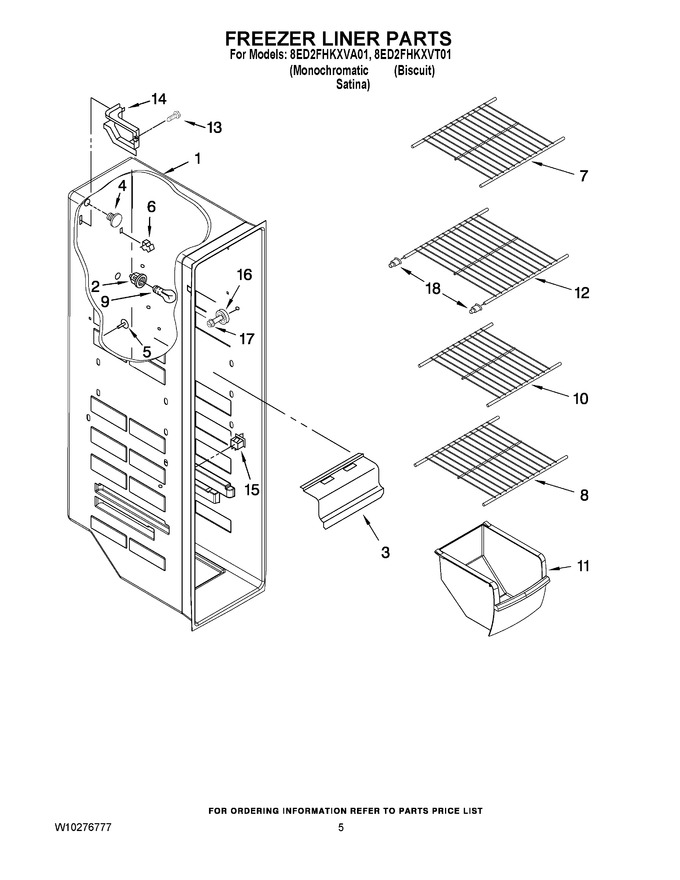

Diagram for 8ED2FHKXVT01
