Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 L2309925T Freezer Door (includes Item No.8) (biscuit)   (Replaces: 2309925T) Appelez-nous -
1 2309925LA Freezer Door (includes Item No.8) (mono Satina) Appelez-nous -
2 2304413T Handle, Center (biscuit) Appelez-nous -
3 WP2309717 Trim, Shelf   (Replaces: 2309717) Special Order $ 55.85

4 WP489491 Screw   (Replaces: 489491) Special Order $ 6.95

5 WP2182181 Thimble, Top   (Replaces: 2308091) Special Order $ 7.76

6 W10136733 Door Gasket, Magnetic (apollo Grey)   (Replaces: 2327162) Special Order $ 341.89

6 2159072 Door Gasket, Magnetic (mist Beige)   (Replaces: 2309604) Special Order $ 308.19

7 WP3400012 Screw   (Replaces: 3400012) Special Order $ 7.82

8 WP2182179 Door Closer, Upper Cam   (Replaces: 2182178) In-Stock Immediately $ 6.39

9 WP489483 Screw   (Replaces: 489420) Special Order $ 10.87

10 W10185566 Bracket, Door Stop Appelez-nous -
11 2194272T Trim, Handle (biscuit) Special Order $ 6.64

12 2254600S Handle (brushed Alum) Special Order $ 106.71

13 WPW10170540 Stud, Handle   (Replaces: 2219698) In-Stock Immediately $ 8.51

14 WP488163 Screw   (Replaces: 488208) Special Order $ 7.54

15 W11366418 Screw, Set   (Replaces: W10010140) In-Stock Immediately $ 15.79


    View Diagram in Separate Window     Print Icon   Print Part List

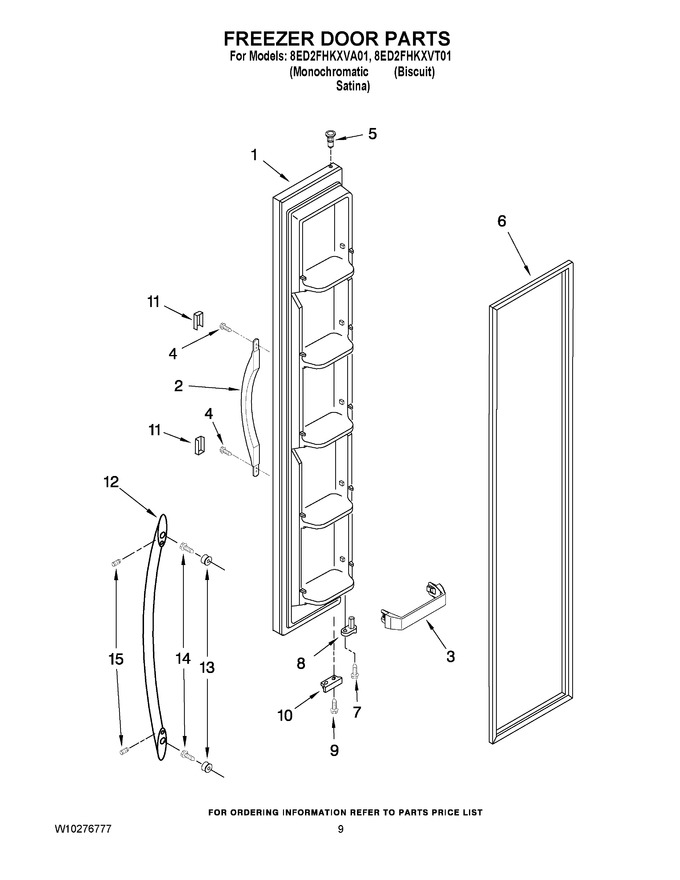

Diagram for 8ED2FHKXVT01
