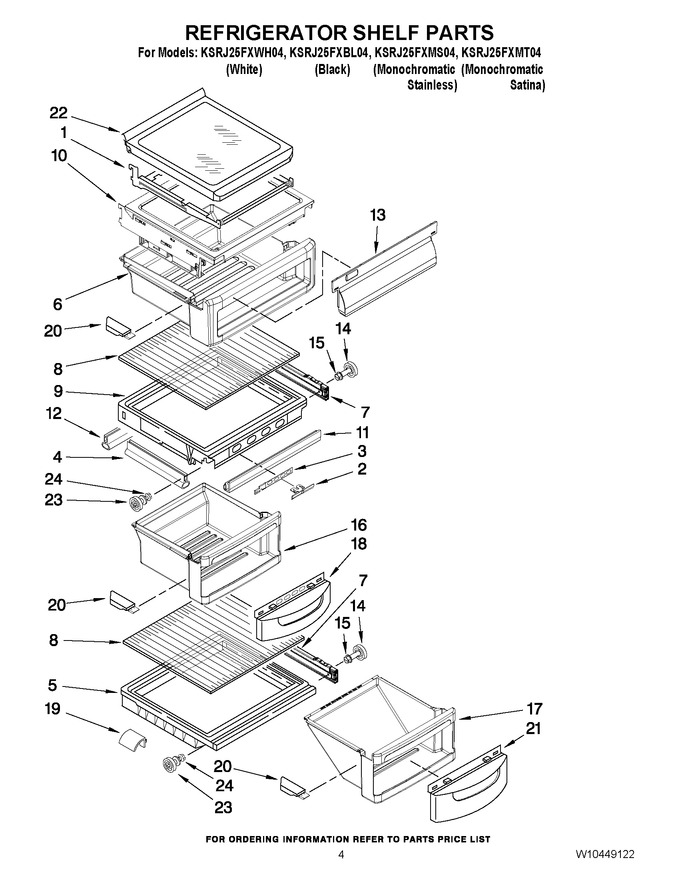

SELECT A DIAGRAM
| Diagram # | Part Number | Description | Series | Availability | Ships | Price | Add to Cart | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2195975 | Shelf Assembly, Cantilever |
|
$ 84.01 | |||||
| 2 | 2301025 | Button, Humidity |
|
$ 74.39 | |||||
| 3 | 2301026 | Slide, Humidity |
|
- | |||||
| 4 | 2301117 | Gasket, Side |
|
$ 143.37 | |||||
| 5 | 2301568 | Cover, Meat Pan (includes Items 7 & 19) |
|
- | |||||
| 6 | 2301023 | Snack Pan (includes Items 13 & 20) |
|
- | |||||
| 7 | 2301548 | Glide Assy (right Side) |
|
$ 224.83 | |||||
| 7 | 2301549 | Glide Assy (left Side) |
|
$ 123.81 | |||||
| 8 | 2301028 | Glass, Cover |
|
$ 85.17 | |||||
| 9 | 2301567 | Cover, Crisper (includes Items 2, 3, 4, 7, 11 & 12) |
|
$ 237.90 | |||||
| 10 | 2301566 | Shelf, Snack Pan |
|
$ 151.83 | |||||
| 11 | WP1125528 | Gasket, Front (Replaces: 2301116) |
|
$ 153.99 | |||||
| 12 | 2301115 | Gasket, Rear |
|
- | |||||
| 13 | 2301006 | Window, Snack Pan |
|
$ 135.77 | |||||
| 14 | W11527119 | Stud Assembly (Replaces: W10173127) |
|
- | |||||
| 15 | W10191952 | Screw 8-18 X 1-3/8 |
|
$ 5.65 | |||||
| 16 | W10916292 | Crisper Pan (includes Items 18 & 20) (Replaces: 2301031) |
|
$ 199.20 | |||||
| 17 | W10165656 | Meat Pan (includes Items 20 & 21) |
|
$ 58.64 | |||||
| 18 | 2301001 | Window, Crisper |
|
$ 75.59 | |||||
| 19 | 2301126 | Deflector |
|
- | |||||
| 20 | 2301016 | Cap, Crisper Pan (right Side) |
|
- | |||||
| 20 | 2301017 | Cap, Crisper Pan (left Side) |
|
- | |||||
| 21 | 2301227 | Window, Meat Pan |
|
- | |||||
| 22 | WPW10141748 | Shelf, Slide Out Assembly (Replaces: W10141748) |
|
$ 340.62 | |||||
| 23 | W11223328 | Stud Assembly (Replaces: W10173126) |
|
Immediately | $ 14.07 | ||||
| 24 | WP3-24004-109 | Screw (Replaces: W10191954) |
|
$ 8.05 |
