Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 9763467 Guide Easy Set Appelez-nous -
1 W10075750 Installer Instructions Appelez-nous -
1 W10440537 Installation Instructiions Appelez-nous -
1 W10449875 Use & Care Guide Appelez-nous -
1 W10112145 Tech Sheet (english) Appelez-nous -
1 W10112146 Tech Sheet (french) Appelez-nous -
1 9762761 Safe Cooking Tips Appelez-nous -
2 W10208808 Burner Box Appelez-nous -
3 9761784 Bracket, Mounting Appelez-nous -
4 W10175850 Cooktop Special Order $ 202.42

5 WP3196557 Screw   (Replaces: 3196537) In-Stock Immediately $ 7.95

6 1129449 Bushing Appelez-nous -
7 WP12990527 Screw   (Replaces: 3400843) In-Stock Immediately $ 8.76

8 WP3368921 Screw   (Replaces: 3368921) In-Stock Immediately $ 8.56

9 9763445 Bracket, Burner Appelez-nous -
10 9756821 Support, Wiring Appelez-nous -
11 W10129030 Screw Appelez-nous -
12 W10338795 Kit, Burner Grate In-Stock Immediately $ 357.77

13 W10109920 Gasket (tape) Special Order $ 43.42

14 WPW10406243 Head, Burner (lr, Rf)   (Replaces: 8286181) In-Stock Immediately $ 39.08

14 WPW10406797 Head, Burner (rr)   (Replaces: 8286182) Special Order $ 92.91

15 9759627 Cover, Cooktop Rear Special Order $ 67.22

16 WP9759944 Thermostat (60c)   (Replaces: 9759944) In-Stock Immediately $ 135.08

17 9760225BL Vent, Center Special Order $ 39.30

18 WP9763436 Cover, Top Rear   (Replaces: 9763436) Special Order $ 149.07

19 9763503CB Kit, Burner Cap Special Order $ 47.00

20 WP90767 Screw   (Replaces: 7101P426-60) In-Stock Immediately $ 8.25

21 W10491985 Screw   (Replaces: 3196160) In-Stock Immediately $ 7.55


    View Diagram in Separate Window     Print Icon   Print Part List

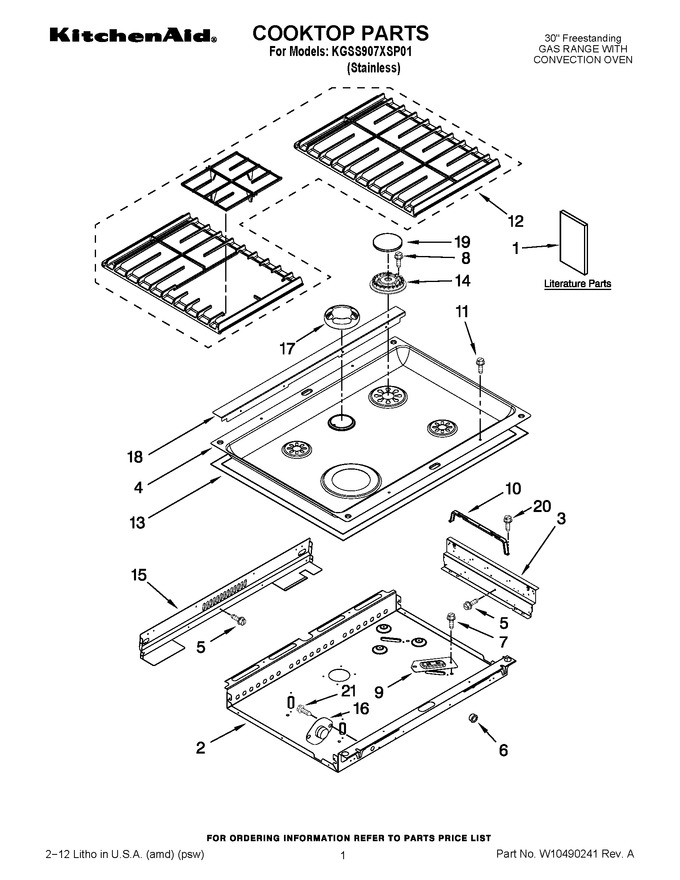

Diagram for KGSS907XSP01
