Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 2303139SAP Refrigerator Door (includes Item No.6) (stainless Steel) Appelez-nous -
2 2301486 Door Compartment (includes 7) Appelez-nous -
3 WP2223434K Door Bin (4)   (Replaces: 2223434) In-Stock Immediately $ 102.08

4 WP3400012 Screw   (Replaces: W10142285) Special Order $ 8.26

6 WPW10136734 Door Gasket, Magnetic (apollo Grey)   (Replaces: 2326338) Special Order $ 335.39

7 2159124 Gasket Appelez-nous -
8 2319727S Handle (stainless) Special Order $ 133.96

9 WPW10170540 Screw   (Replaces: W10170540) In-Stock Immediately $ 8.51

10 WP2182179 Door Closer, Upper Cam   (Replaces: 2182178) In-Stock Immediately $ 6.39

11 WPW10142233 Screw   (Replaces: W10142233) Special Order $ 8.93

12 W10219803 Bracket, Door Stop (stainless) Appelez-nous -
14 2193409 Holder, Beverage Special Order $ 48.13

15 WPW10243391 Nameplate (stainless)   (Replaces: W10243391) Special Order $ 58.31

16 WP2182181 Thimble, Top   (Replaces: 2303107) Special Order $ 8.15


    View Diagram in Separate Window     Print Icon   Print Part List

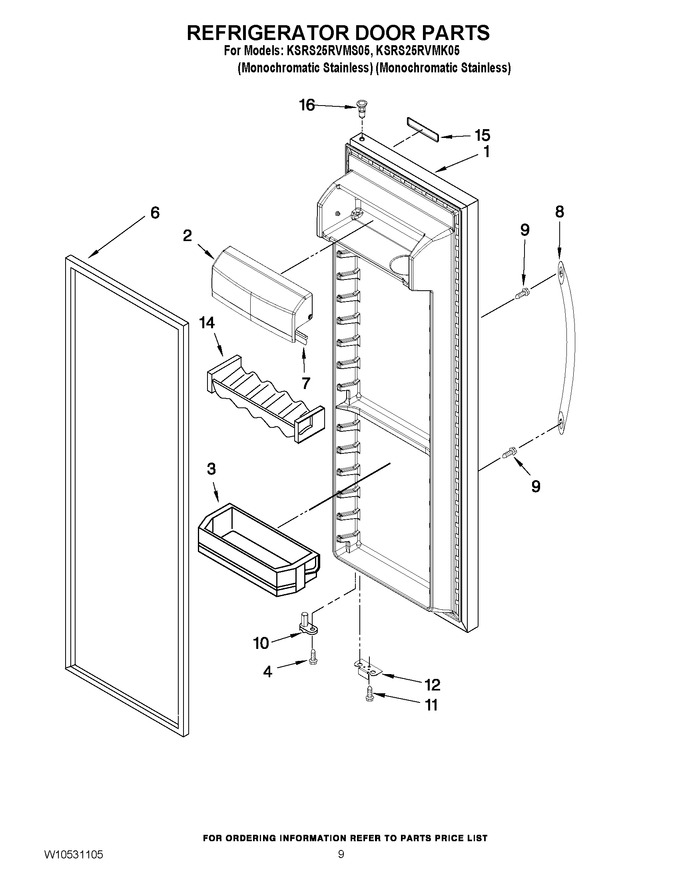

Diagram for KSRS25RVMS05
