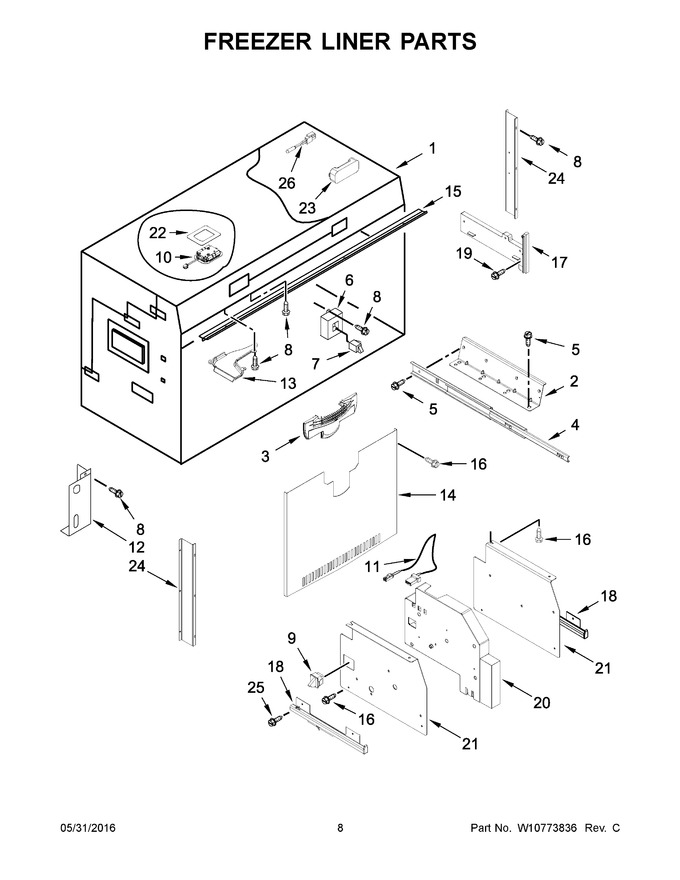

View Diagram in Separate Window
Print Part List
SELECT A DIAGRAM
| Diagram # | Part Number | Description | Series | Availability | Ships | Price | Add to Cart | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 | N/P | Liner, Freezer (not Servicable) |
|
- | |||||
| 2 | W10744329 | Support, Drawer Slide (white) |
|
$ 342.65 | |||||
| 3 | W10541687 | Grille, Freezer Air (grey) |
|
$ 76.84 | |||||
| 4 | W11650036 | Slide, Freezer Basket (Replaces: W10423551) |
|
Immediately | $ 346.34 | ||||
| 5 | W10061370 | Screw |
|
$ 8.19 | |||||
| 6 | W10606833 | Cover, Light Switch (grey) |
|
- | |||||
| 7 | W11670534 | Switch, Light (Replaces: W10565415) |
|
Immediately | $ 22.25 | ||||
| 8 | W11624204 | Screw (Replaces: 486194) |
|
$ 14.02 | |||||
| 9 | W11396033 | Switch, Rocker Arm (Replaces: W10656771) |
|
Immediately | $ 37.30 | ||||
| 10 | W11683242 | Assembly, Led Module (Replaces: W10607479) |
|
Immediately | $ 333.96 | ||||
| 11 | W10568445 | Assembly, Ice Bucket Switch Wire |
|
$ 71.22 | |||||
| 12 | 2306187 | Cover, Wiring (icemaker) |
|
- | |||||
| 13 | W10552980 | Duct, Air Flow |
|
- | |||||
| 14 | W10679187 | Cover, Evaporator (white) |
|
- | |||||
| 15 | W10710400 | Assembly, Air Deflector |
|
$ 156.18 | |||||
| 16 | WPW10001160 | Screw (stainless) (Replaces: W10001160) |
|
$ 9.84 | |||||
| 17 | W10664397 | Spacer, Drawer Left Hand (white) |
|
$ 101.83 | |||||
| 18 | 2306117 | Slide, Freezer Bin (left Hand) |
|
$ 265.40 | |||||
| 19 | WP488163 | Screw (Replaces: 488163) |
|
$ 7.54 | |||||
| 20 | W10663430 | Divider, Freezer (white) |
|
- | |||||
| 21 | W10707723 | Support, Slide (left Hand) |
|
- | |||||
| 22 | W10672548 | Shim, Led |
|
$ 20.10 | |||||
| 23 | W10609678 | Cover, Thermistor |
|
$ 37.32 | |||||
| 24 | W10538780 | Assembly, Evaporator Cover Rail |
|
$ 161.84 | |||||
| 25 | WP488163 | Screw (Replaces: 488163) |
|
$ 7.54 | |||||
| 26 | W11724692 | Thermistor (Replaces: W10280386) |
|
Immediately | $ 32.00 | ||||
| 17A | W10664396 | Spacer, Drawer Right Hand (white) |
|
$ 101.83 | |||||
| 18A | 2306116 | Slide, Freezer Bin (right Hand) |
|
$ 294.24 | |||||
| 21A | W10716209 | Support, Slide (right Hand) |
|
$ 54.95 |
