SELECT A DIAGRAM

01 - Control Panel


02 - Detergent Cup


03 - Door


04 - Frame

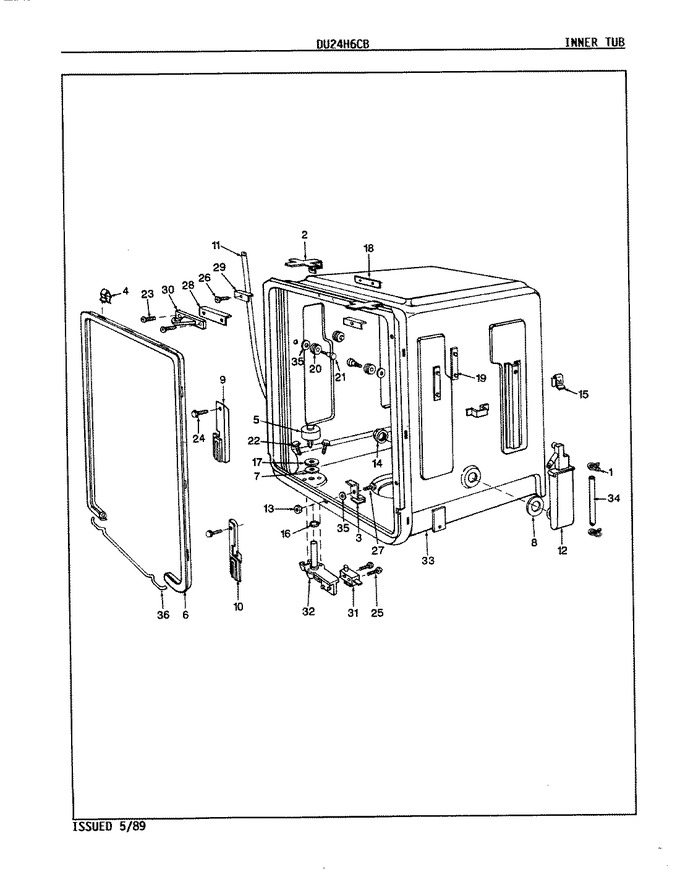

05 - Inner Tub


06 - Motor, Heater & Spray Arm


07 - Rack


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	807813		Clamp		Appelez-nous	-
2	808289		Clip		Appelez-nous	-
3	COMM PART		Clip   (Replaces: 808115)		Appelez-nous	-
4	805763		Clip Kit (tub Gasket)		Appelez-nous	-
5	804630		Float		Appelez-nous	-
6	809035		Gasket Asm		Appelez-nous	-
7	808063		Gasket		Appelez-nous	-
8	803573		Washer		Appelez-nous	-
9	807470		Lh Guide		Appelez-nous	-
10	807471		Rh Guide		Appelez-nous	-
11	809112		Drain Hose		Appelez-nous	-
12	806470		Water Inlet		Appelez-nous	-
13	803346		Nut		Appelez-nous	-
14	805669		Nut		Appelez-nous	-
15	806291		Cage Nut		Appelez-nous	-
16	807759		O Ring		Appelez-nous	-
17	808064		Plate, Float Tube		Appelez-nous	-
18	808868		Tapping Plate		Appelez-nous	-
19	807038		Tapping Plate		Appelez-nous	-
20	807180		Roller		Appelez-nous	-
21	808564		Hardware Kit		Appelez-nous	-
22	807268		Screw		Appelez-nous	-
23	806890		Screw		Appelez-nous	-
24	806539		Screw		Appelez-nous	-
25	804594		Bolt		Appelez-nous	-
26	806976		Screw		Appelez-nous	-
27	WP250830		Screw   (Replaces: 803319)				$ 7.90
28	809214		Shim		Appelez-nous	-
29	809199		Clip Shim		Appelez-nous	-
30	807015		Strike		Appelez-nous	-
31	807680		Float Switch		Appelez-nous	-
32	807677		Float Asm		Appelez-nous	-
33	809347		Tub & Gasket Asm		Appelez-nous	-
34	807891		Inlet Tube		Appelez-nous	-
35	809044		Washer		Appelez-nous	-
36	809320		Junction Rod		Appelez-nous	-
36	809512		Insulation		Appelez-nous	-
36	W10841140		Sealant   (Replaces: 807509)			Immediately	$ 26.17

    View Diagram in Separate Window       Print Part List
