SELECT A DIAGRAM

Diagram for 01 - Cooktop Parts
01 - Cooktop Parts

Diagram for 02 - Chassis Parts
02 - Chassis Parts

Diagram for 03 - Manifold Parts
03 - Manifold Parts

Diagram for 04 - Door Parts
04 - Door Parts

Diagram for 05 - Drawer And Rack Parts
05 - Drawer And Rack Parts

Diagram for 06 - Optional Parts (not Included)
06 - Optional Parts (not Included)


New Model Search:


1-855-472-4566
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 8101P698-60 Installation, Instructions Appelez-nous -
1 8113P756-60 Owners Manual Appelez-nous -
1 9762761 Safe Ckg Tips (english) Appelez-nous -
1 W10065852 Safe Ckg Tips (french) Appelez-nous -
1 8119P175-60 Wiring Diagrams (english) Appelez-nous -
1 8119P176-60 Wiring Diagrams (french) Appelez-nous -
2 WP74011664 Knob, Gas Simmer   (Replaces: 7733P480-60) Special Order $ 49.53

3 WP90767 Screw   (Replaces: 7101P426-60) In-Stock Immediately $ 7.82

4 WP59002061 Screw   (Replaces: 7101P077-60) Special Order $ 7.75

5 WP74011666 Knob, Gas (2)   (Replaces: 7733P482-60) In-Stock Immediately $ 30.63

6 W10204435 Cooktop (white) Appelez-nous -
7 7003P154-60 Insulator, Control Shield Appelez-nous -
8 W10233749 Panel, Control (white) Appelez-nous -
9 WP74009336 Ignitor (3)   (Replaces: 7432P121-60) In-Stock Immediately $ 27.00

10 WP74011665 Knob, Dual Burner   (Replaces: 7733P481-60) Special Order $ 46.20

11 7518P485-60 Grate, Burner (2) Appelez-nous -
12 WP8284669 Cap, Burner (black 5k)   (Replaces: 7504P202-60) In-Stock Immediately $ 71.99

12 7504P204-60 Cap, Burner (black 16k) Appelez-nous -
12 7504P242-60 Cap, Burner (inner, Dual) Appelez-nous -
12 7504P243-60 Cap, Burner (outer, Dual) Appelez-nous -
12 7504P165-60 Cap, Burner (black 12.5k) Appelez-nous -
13 7505P349-60 Burner, Assembly (dual, Lf) Appelez-nous -
13 74007736 Burner, Assembly (15k, Rf)   (Replaces: 7505P306-60) In-Stock Immediately $ 117.07

13 74007734 Burner, Assembly (5k, Lr)   (Replaces: 7505P304-60) Special Order $ 119.77

13 74007735 Burner, Assembly (12.5k, Rr)   (Replaces: 7505P305-60) In-Stock Immediately $ 114.18

14 3807F751-51 Support, Cntl Pnl Appelez-nous -
15 WP8507P230-60 Control, Erc   (Replaces: 8507P230-60) Special Order $ 406.80

16 7744P467-60 Trim, Vent (white) Appelez-nous -
17 WP74011829 Ignitor, Dual   (Replaces: 7432P138-60) In-Stock Immediately $ 33.19

18 WP8273062 Screw, Ignitor   (Replaces: 7101P606-60) In-Stock Immediately $ 7.91

19 W10233479 Tube, Vent Upper Special Order $ 74.82

20 7403P855-60 Limit, Oven Lwr. (260f/200f) Special Order $ 61.45


    View Diagram in Separate Window     Print Icon   Print Part List

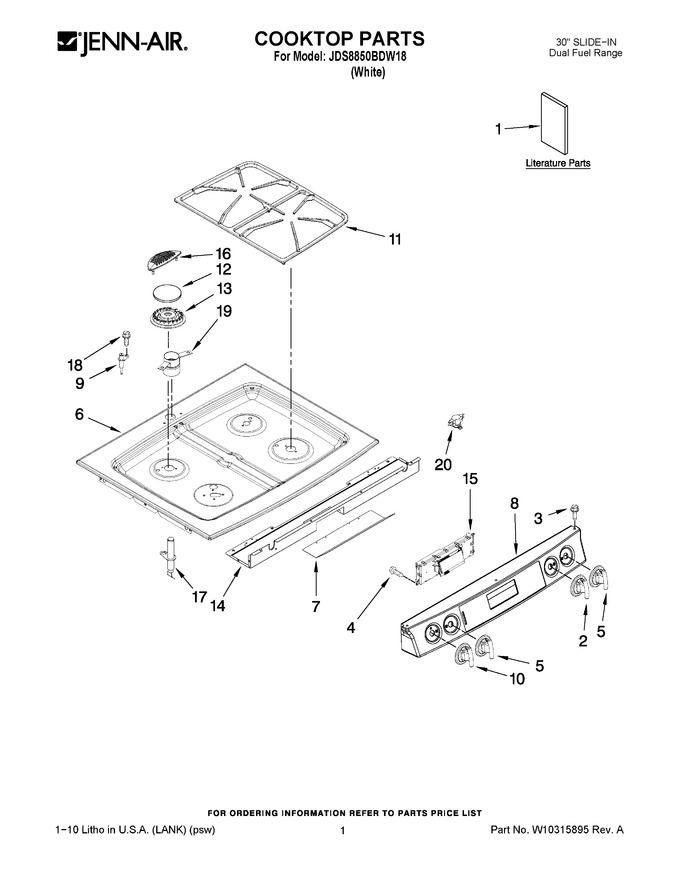

Diagram for JDS8850BDW18
