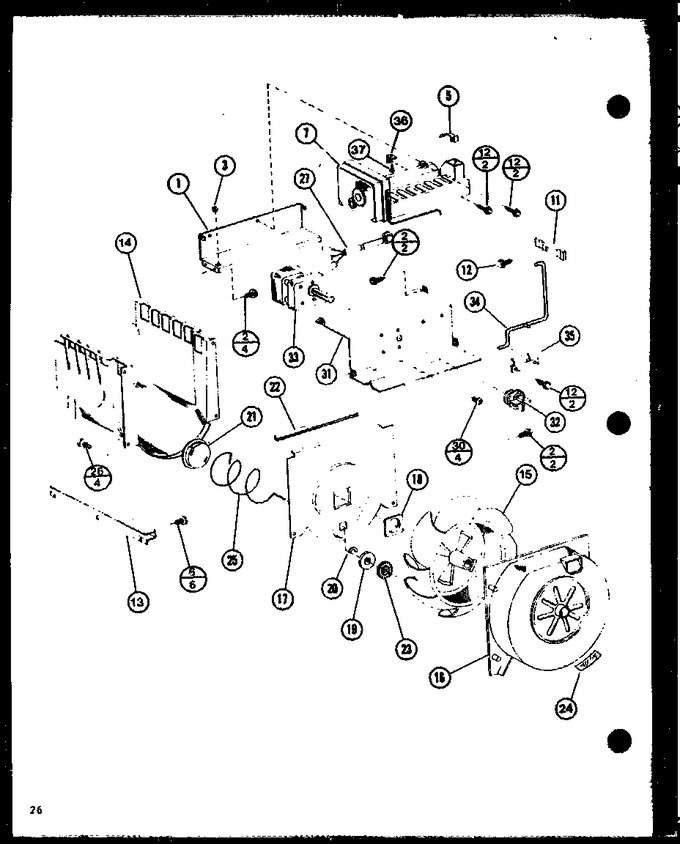

SELECT A DIAGRAM
| Diagram # | Part Number | Description | Series | Availability | Ships | Price | Add to Cart | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 | D7636002 | I M Bracket |
|
- | |||||
| 2 | 67006425 | Screw (Replaces: M0230917) |
|
Immediately | $ 6.95 | ||||
| 3 | M0580010 | Grommet |
|
- | |||||
| 5 | B5720302 | Clip |
|
- | |||||
| 6 | WP90767 | Screw (Replaces: M0216529) |
|
Immediately | $ 7.82 | ||||
| 7 | D7733101 | Ice Maker Assembly |
|
- | |||||
| 11 | C8824401 | Arm-detent |
|
- | |||||
| 12 | WP98165 | Screw, Sm (Replaces: M0211018) |
|
$ 8.00 | |||||
| 13 | C8941002 | Rail Chassis |
|
- | |||||
| 14 | D7550301 | Ice Bucket A |
|
- | |||||
| 15 | D7192701 | Wheel-lift A |
|
- | |||||
| 16 | D7192602 | Cover, Lift Wheel A |
|
- | |||||
| 17 | D7182001 | Partition Panel A |
|
- | |||||
| 18 | B5698401 | Bushing A |
|
- | |||||
| 19 | B5700502 | Bushing A |
|
- | |||||
| 20 | M0274601 | Ring-retaining A |
|
- | |||||
| 21 | C3692901 | End Cap-helix A |
|
- | |||||
| 22 | A3221801 | Strip A |
|
- | |||||
| 23 | B5700401 | Gear Pinion A |
|
- | |||||
| 24 | M0275151 | Tape Alum |
|
- | |||||
| 25 | C3693901 | Helix |
|
- | |||||
| 26 | 67006425 | Screw, Sm (Replaces: M0211019) |
|
Immediately | $ 6.95 | ||||
| 27 | C8951201 | Harness - Auger |
|
- | |||||
| 30 | WP489128 | Screw (Replaces: M0253516) |
|
$ 10.88 | |||||
| 31 | D7679502 | Rear Chassis |
|
- | |||||
| 32 | C8810601 | Drive Link |
|
- | |||||
| 33 | C8831001 | Motor |
|
- | |||||
| 34 | C8824301 | Shut Off Arm |
|
- | |||||
| 35 | B5697602 | Holder-shut Off Arm |
|
- | |||||
| 36 | B8364601 | Support |
|
- | |||||
| 37 | M0253916 | Screw |
|
- |
