Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W11797635 Door, Refrigerator (includes Door Gasket)   (Replaces: W10783287) Special Order $ 936.03

2 W11337869 Pin, Bottom Door Special Order $ 64.91

3 W10775726 Cover, Top Door Special Order $ 158.50

4 W10234194 Pin, Top Door Special Order $ 17.66

5 W10606813 Insert, Door Arm (grey, Top) In-Stock Immediately $ 36.38

6 W11454936 Mat, Door Bin (shallow)   (Replaces: W11454934) Appelez-nous -
7 W11450421 Bin, Gallon Door In-Stock Immediately $ 418.92

8 W10800810 Gasket, Door (black)   (Replaces: W10776012) In-Stock Immediately $ 352.36

9 W10606841 Bracket, Panel Mounting (grey) Special Order $ 39.81

10 W10755284 Trim, Handle Side Door (charcoal) Special Order $ 222.36

11 W10851443 Screw (black)   (Replaces: 8281252) In-Stock Immediately $ 8.13

12 W10776481 Trim, Top Door Special Order $ 234.82

13 W10749614 Trim, Hinge Side Door (charcoal) Special Order $ 227.23

14 W10755292 Trim, Bottom Door Appelez-nous -
15 W11450407 Bin, Shallow Door In-Stock Immediately $ 410.93

W11454936 Mat, Door Bin (gallon)   (Replaces: W11454932) Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

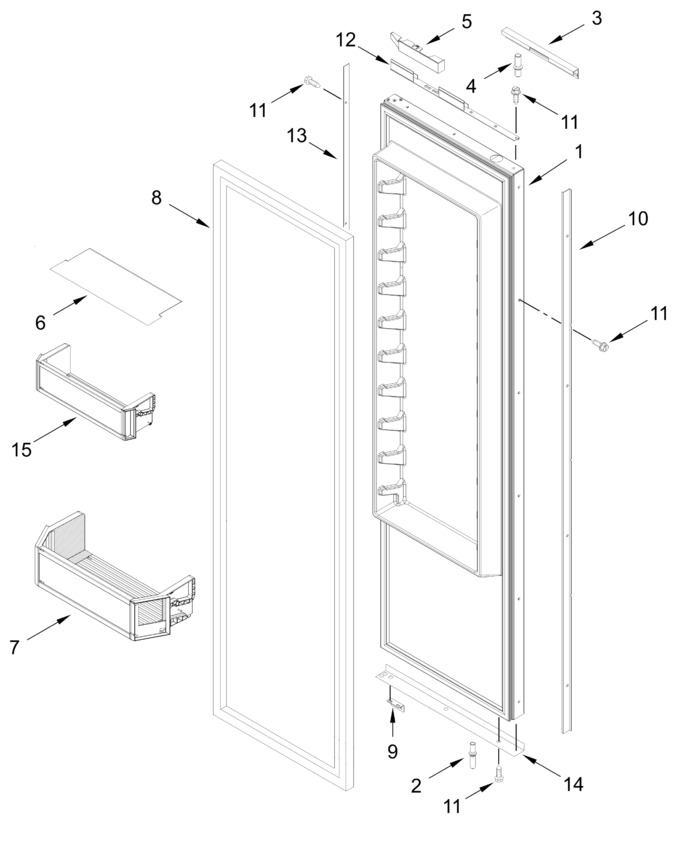

Diagram for JBSFS48NMX01
